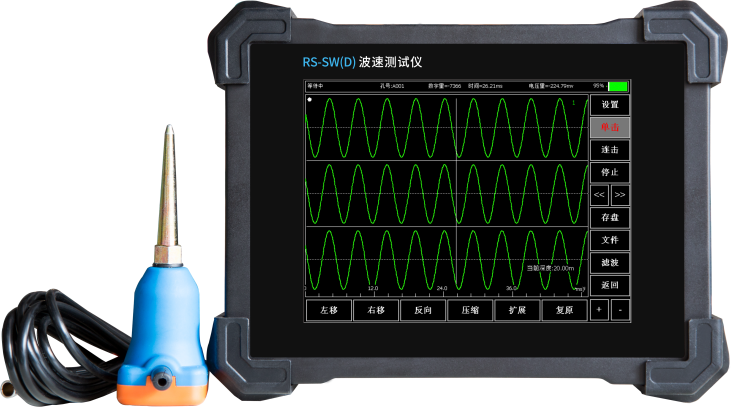

- RS-SW(D)一体化设计、金属机箱、大屏幕、SD卡存储、内置锂电池、触摸屏操作
符合规范：
- 《建筑抗震设计规范》(GB50011-2001)
- 《岩土工程勘察规范》(GB50021-2001)
- 《地基动力特性测试规范》(GB/T50269-97)
应用领域：
主要特点：
- 高集成度、高可靠性、低噪音
- 8.4寸高亮度液晶屏，现场信号观察清晰
- 全电容触摸操作，界面友好，操作简单
- SD卡 U盘直接转存，实现数据海量存储
- 交直两用，直流供电可工作8小时以上
- 主控程序网上升级
- 软件设置步距，自动存盘。可调的延迟时间，提高波速精度。
性能参数：
|
控制模块
|
低功耗ARM系统
|
触发电平
|
5档
|
|
显示方式
|
8.4吋 800X600高亮TFT
|
触发方式
|
通道触发、外触发、稳态触发
|
|
采样间隔
|
8～65535μs连续可调
|
测量精度
|
±2%
|
|
采样分辨率
|
16位
|
标准接口
|
2xUSB2.0
|
|
存储容量
|
512M电子盘+ SD卡
|
工作温度
|
-10℃~55℃
|
|
浮点放大
|
1~64
|
体积
|
255x190x50（mm）
|
|
操作方式
|
电容触摸
|
重量
|
约1.7kg
|
|
通道带宽
|
0--4.2KHz
|
外置电源
|
DC15V/4A
|
|
采样长度
|
1K、2K、4K、8K
|
内置电池
|
10.8V/7Ah锂电池
|
|
剪切波通道
地脉动通道
|
X1、X10、X100、X1000
0--4.2KHz （X、Y、Z三个方向）
|
配置清单：
|
序号
|
名称
|
数量
|
备注
|
|
1
|
RS-SW(D)主机
|
1 台
|
内置锂电池
|
|
2
|
RS-SW(D)电源适配器
|
1 只
|
|
|
3
|
电源线
|
1 根
|
|
|
4
|
U盘
|
1 片
|
|
|
5
|
操作说明
|
1 本
|
|
|
6
|
触摸笔
|
1 只
|
|
|
7
|
三分量检波器
|
1 只
|
|
|
8
|
外触发探头
|
1 只
|
|
|
9
|
仪器背带
|
2 根
|
|
|
10
|
机箱
|
1 只
|
|
波速仪选配件:
- 剪切波配件：三分量检波器、外触发探头
- 地脉动选配件：地脉动探头
|
