一、概述

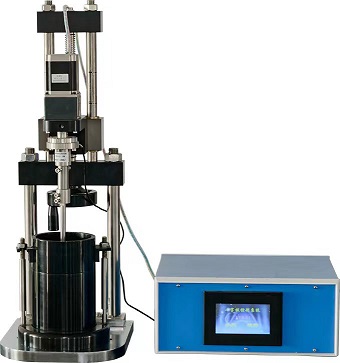

旋转十字板剪切仪，是一种用来测定软土或灵敏性粘土的不排水强度(Cu)的室内土工试 验仪器，它不仅测量取于不同深度处的原状土的不排水强度，而且可以在不同的固结压力作 用下进行试验，以及测定土的灵敏度。

二、十字板的主要技术指标

1、土样规格：Φ200mm×200mm(可定制其他规格)。

2、十字板规格：Φ12.7mm×h25.4mm、Φ25.4mm×h50.8mm、Φ38.1×h76.2mm(可定制其他 规格)。

3、贯入深度：0-150mm。

4、剪切速率：0.001～360°/min,无极变速。

5、扭矩传感器：0-30 N.m，精度0.3%F.S，分辨率0.1 N.m。

6、配备640*480高清液晶触控屏，实时显示扭矩、角度等实时数据，配套触控按键控制运行， 可触控键盘控制亦可软件控制；高速网络通讯接口与计算机通讯；数据实时存储于采集器， 可脱机运行。

7、支持win8/10操作系统，全自动采集和控制，具备以下功能模块：数据采集模块、数据处理模块、传感器标定模块。

8、一套计算机控制、采集、处理系统。
