简介

本仪器适用于测定最Da粒径为80mm、应力水平为3.5MPa、总荷载为700KN的粗粒土变形和压力的关系，变形与时间关系以便计算粗粒土的单位沉降量、压缩系数、压缩指数、回弹指数、体积压缩系数、压缩模量、固结系数及先期固结压力等。

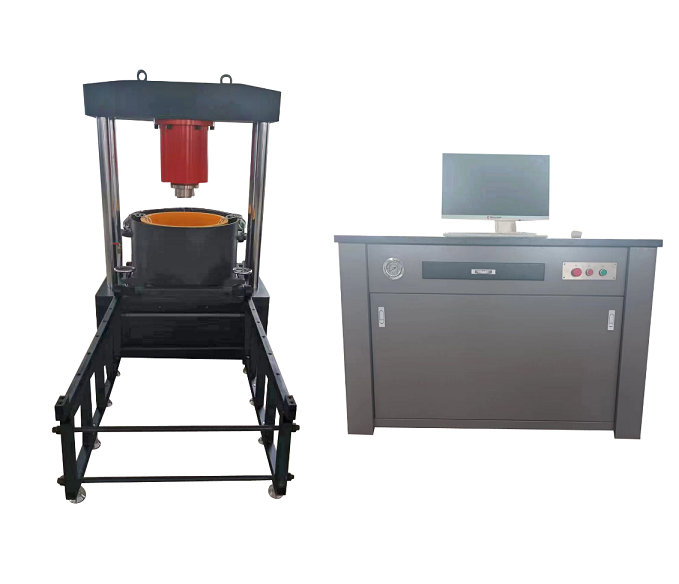

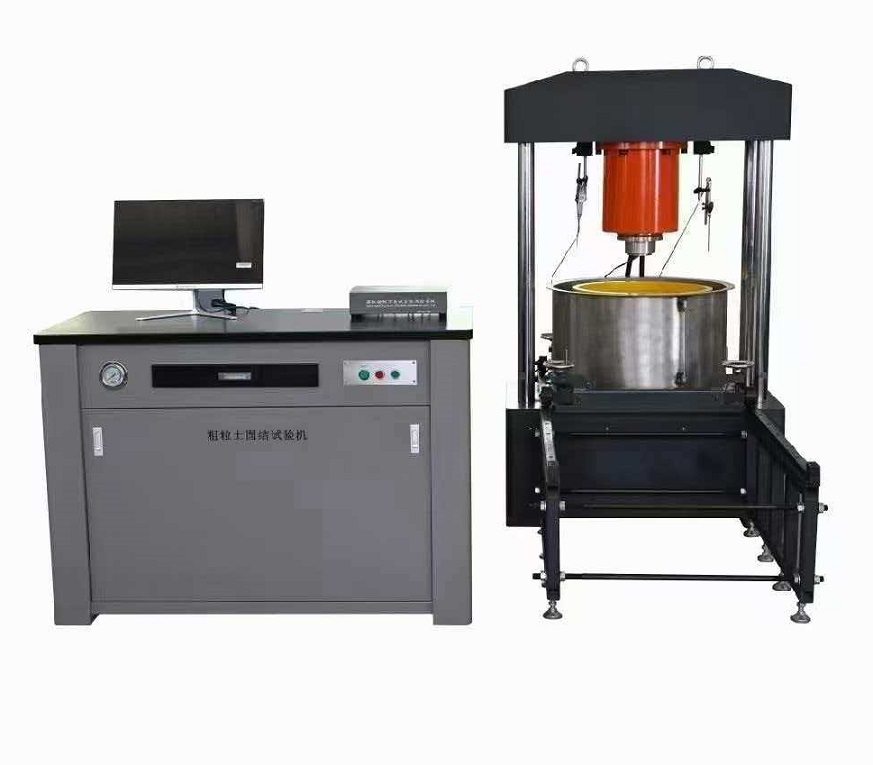

仪器采用浮环式试样筒，金属反力框架，液压油缸加载，专用电液比例伺服阀稳定固结压力，高精度电阻尺测量固结沉降量，轮辐式荷重传感器测量固结压力，所有数据全部采用计算机自动实时采集，试验软件可以完成固结，固结回弹试验自动控制，数据计算，曲线显示以及符合标准的试验报表输出。仪器有关技术参数符合国家标准GB/T 50123-2019《土工试验方法标准》、DL5356-2006《水利水电工程粗粒土试验规程》。

技术参数

1、 电 源 电 压：AC 220V  50Hz

2、 总 功 率：3.3 kW

3、 轴 向 压力：700kN（1000kN两个型号可选），精度：0.5%

4、 轴 向 行 程：125mm

5、 油 缸 直 径：φ250mm

6、 最Da工作压强：14.2MPa（@700kN）

7、 稳 压 精 度：±0.5％F.S

8、 试 件 尺 寸：φ504.6×300mm(标配) φ300mm(选配)  φ600mm(选配)

9、 试件容器面积：2000cm²(标配φ504.6mm)

10、 最 Da 应 力：3.5MPa

11、 位 移 量 程：0～50mm（2支位移传感器），分辨率：0.001mm，精度：0.01mm

12、 辅助提升装置：最Da提升质量：500kg

13、 主 机 尺 寸： (长宽高)1850*1250*2140mm

14、 主控柜尺寸：(长宽高)1460*1150*1680mm

15、 整机占地面积：13m²

16、 总质量：2000kg

产品功能特点

1、  免下沉一体机身，无需预置地基，也无需挖坑预埋。

2、  高品质的径向柱塞伺服泵、比例数字阀双重控制，稳压状态无噪音。

3、  液压系统带有冷却装置，有效降低长时间工作时油温过高。

4、  自带试模移动导轨和定位装置，方便用户安装试模和定位。

5、  自带摇臂式试模液压提升装置，实现试桶从主机与小车之间上下快速转移。

6、  通过手动丝杠调节的试验空间，可选装其他尺寸的试模套件。

7、  独立的伺服测控柜，带有独立的10寸触摸屏和19寸工业嵌入式工业平板电脑。

8、  具有数据监视和相关的紧急事件报警功能。

9、  自主研发的粗粒土力学系列PC版试验软件，可完成试验，绘图，数值分析，报表等功能。
