一、概述:

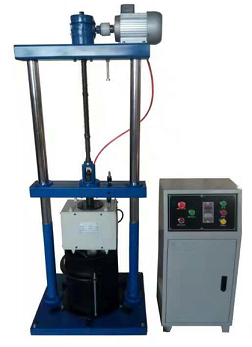

SRCT-14型粗粒土表面振动试验机符合国家标准GB/T50123-2019《土工试验方法标准》-61粗颗粒土相对密度试验中的表面振动法，采用表面振动器法用于测定土样应为最大粒径不大于60mm的能自由排水的粗颗粒土，粗颗粒土中细粒土的含量不应大于12% 的最大干密度。

二、主要技术参数：

1、电源电压：380V、220V

2、升降功率：370W

3、振动功率：750W

4、振动频率：40HZ-60HZ

5、激 振 力：4.2KN

6、试验时间：数量0-999秒、任意设定

7、夯板作用在试样表面静压力：14Kpa

8、试筒规格：铁制大筒一个内径：300mm钢制小桶：152mm

9、外形尺寸：610*480*1580mm(长x宽x高)

三、工作原理：

1、振动夯板在试样表面做垂直振动压实被自上而下传播，颗粒菱角剪裁破碎后，颗粒位置重新排列，移动到相应于土工试验规格标准条件下的稳定位置，从而土体得到压实。

表面振动压实仪试验步骤一：安装合适的试筒压紧试筒取适量的土样，用规定的工具装入试体，大致刮平试样表面。

2、确认三相线电源连接良好，控制器面板上电源指示灯是亮的。

3、按动控制器上上升，停止，下降按键，振动电机及配重各部件运动自如。

4、当按上升开关，振动器反而下降或按下降开关，振动器反而上升时，应倒电源线。否则上下行程开关都不起作用，容易损坏机器。

5、按一下下降按键，大滑套带动震动板和夯板下降，当夯板接触到松散的土样时，大滑套会继续下降，下降到大滑套下端面，距振动板突缘15-25mm时按一下停止按键，大滑套停止下降。

6、设定控制器上定时器，设定时间为6分钟，按下振动开关，振动开始振动，定时器显示振动时间，到6分钟后动板自动停止。

7、按下上升按键，套带动振动板，夯板上升，上升到限位块上端面便速箱下面15-25mm,按一下停止按键，大滑板停止上升。

8、按照试验规程加第二次土样，重复以上操作步骤二次，一个试样就算振动击实完毕。

9、卸下试验筒，用一平直钢尺，置于试筒直径位置，按规程量测数据再称重。

10、数据整理计算。
