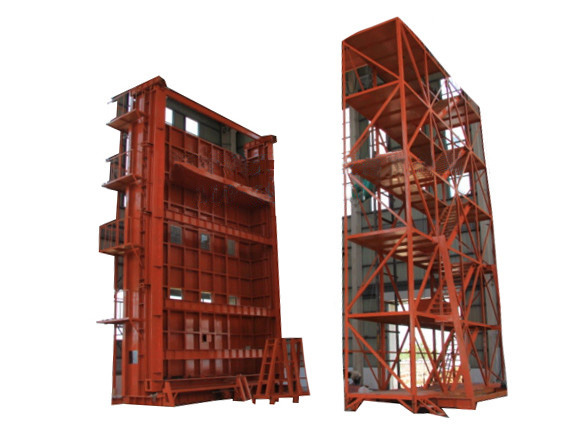

MQD建筑幕墙物理性能检测设备

MQD建筑幕墙物理性能检测设备
产品说明

【产品概述】

       对建筑幕墙进行物理性能检测,包括气密、水密、抗风压、平面内变形性能检测。

【执行标准】

       GB/T 15227-2019 《建筑幕墙气密、水密、抗风压性能检测方法》

       GB/T 18250-2015 《建筑幕墙层间变形性能分级及检测方法》

       GB/T 21086-2007 《建筑幕墙》

【产品特点】

1.    通过变频器和液压系统控制风压,确保检测时系统的压力稳定和调节快速,为精确检测提供必要的试验条件。

2.    通过液压或电动推杆调节平面内变形位移量。

3.    利用平行四边形结构做平面内位移的检测,是国标的仲裁检测方法。

4.    喷淋方式可选用内喷淋或外喷淋两种方式,内喷淋箱体自带水箱,实现循环用水;外喷淋系统也可用于欧标及美标的检测。喷淋系统可以调节淋水量,适应不同地区、不同标准的需要。

5.    采用了美国进口喷头及超厚的箱体设计,保证了喷头与试件间的距离,保证在试件外表面形成一个连续稳定均匀的水幕。

6.    中小静压箱可根据具体情况选配两个或多个安装框。

7.    可以选配反力架,为做点支式幕墙作准备。

8.    箱体结构采用大号加厚槽钢,保证了箱体良好的抗压性,并在箱体的侧面设计了一个独特的气密检测专用门,确保气密检测的准确可靠;箱体与水箱均经过防锈处理。

9.    由计算机自动控制调节系统的静压和波动压,并实时进行数据采集、实时存储,掉电后数据不会丢失。

10.  电力消耗随压力需要而变化,自带水箱循环用水,设备总体节能环保。

11.  先进的数据处理系统,能自动对测试结果进行分析处理,并及时准确的输出检测报告。

12.  报告和原始记录采用Microsoft Word进行处理,用户可自行修改制作其格式,软件内附国家建筑工程质量监督检验中心的报告格式供用户参照。

13.  测控专用软件由资深检测人员采用Windows95/98/2K/XP平台、VB/VC混合编程,方便灵活的人机对话界面控制全部检测过程。

14.  开放式Access数据库管理,具有很强的兼容性,可与任何管理软件接口实现无缝连接。

15. 可以在电脑控制下手动做试验,满足非标检测要求。

【技术参数】

名 称

主 要 指 标

精 度

压力箱静压差

±10 kPa



动风压波动

压力:2500Pa

周期:3~5s

压力:±2%

空气流量

0~565m3/h

<3%

淋水量

0~4 L/(m2·min)



变形检测

位移:0~100mm

压力:>±5000Pa(可定制)

位移:≤0.1mm

压力:≤1%

层间变形(三维变形)

变形值:±1/100

周期:3~10s

三个维度中同时产生两个或三个维度的反复位移;

位移:≤0.5%FS

【型号规格】

型号

测试规格(宽×高)

所需空间(长×宽×高)

MQD3045

3m×4.5m

8m×8m×7m

MQD4060

4m×6m

8m×8m×8m

MQD5080

5m×8m

11m×10m×12m

MQD6090

6m×9m

13m×13m×14m

MQD5011

5m×11m

12m×10m×15m

MQD80120

8m×12m

14m×15m×17m

MQD100120

10m×12m

17m×15m×17m

备注:1. 以上各型号均有智能电动控制和智能液压控制两种方式;

2. 非标箱体可根据客户要求定制,可采用钢结构或混泥土结构;

3. 该空间高度指吊车钩距地面的有效高度。
