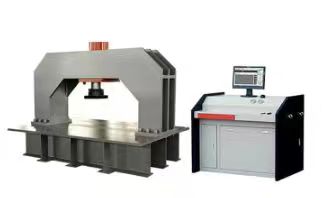

一、井盖压力试验机概述

       本机根据CJ／T3012-1993《铸铁检查井盖》、CJ／T121-2000《再生树脂复合材料检查井盖》和JC889-2001《钢纤维混凝土检查井盖》、GB/T 23858-2009《检查井盖》等行业或国家标准设计制作，用于井盖承载能力及变形的试验。其结构性能符合试验规范要求。

二、技术参数

1、  zui大试验力：1000KN

2、  有效试验空间：1200mm×1200mm

3、  工作台高度：320mm

4、  力值精度：≤±1%（优于1级）

5、  加载速度调节范围：0.1～25KN/s

6、  活塞行程：300mm

7、  变形测量范围：0-10mm

8、  变形测量分辨率：0.025mm

9、  载荷指示精度：0.1KN

10、 加载方式：电动液压

11、 控载方式：恒加载

12、 加载介质：46#抗磨液压油

13、 电机功率：1.1KW

14、 需用电压：380V/220V

15、 主机尺寸：1800mm×1200mm×1400mm（长×宽×高）

16、 主机重量：2000Kg

三、结构简介

       本机主要有机体、液压操纵、测力及显示等部分组成。

       采用框架式结构，主体结构采用焊接结构，并进行实效处理，以保证整机的刚性。液压缸上置于上横梁上，工作时活塞伸出下压试件，试验空间（宽X长）：1200×1200mm.压头采用优质碳素钢（HRC45～50），保证其使用寿命。采用品牌微机，控制高精度液压伺服阀，驱动液压缸，可实现整个试验过程中试验参数的设定、数据自动采集、处理分析、显示及试验结果的打印,加载速度任意设定，可实现对加载速率、保持时间、循环加压进行控制；微机有井盖断裂识别能力并自动停机功能。并配有井盖试验机专用中文软件，根据国家标准或客户提供的标准进行测量和判断井盖的性能参数，并对试验数据进行统计和处理，同时输出要求的试验报告，以完成对井盖的压力检测。

       测力及显示部分操作详见仪表说明书。
