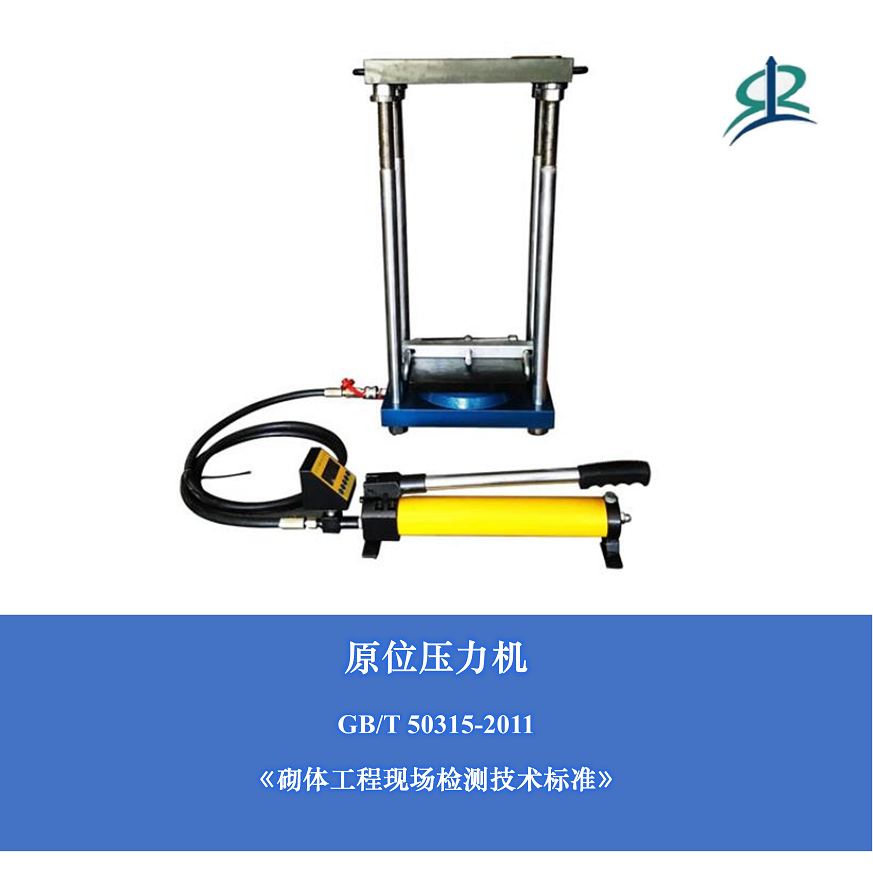

原位压力机
|
| 产品说明 |
一、用途和特点
原位压力机是依据《砌体工程现场检测技术标准》(GB／T50315—2011)中第四节原位轴压法生产的用于检测建筑砌体抗压强度的专用仪器。该仪器它具有精度高、误差小、测量准确等特点，是目前较为常用的一种检测仪器。适用于推定240mm厚普通砖砌体的抗压强度,是现场检测砖砌体抗压强度综合评定的shou选设备。
特点:吨位大、数显表一体式设计、示值精度高、峰值保持，数据保存。
二、主要技术参数
额定压力（KN） 800
极限压力（KN） 1000
额定行程（mm） 20
极限行程（mm） 25
相对测量范围（%） 20-80
示值相对误差（%） ±2
质量 （Kg） 104KG
三、结构特征及工作原理
原位压力机放置示意图如下图所示：
 1、手动油泵 2、压力表 3、高压油管 4、扁式千斤顶 5、钢拉杆（共四根） 6、反力板 7、螺母 8、槽间砌体 9、砂垫层 H、槽间砌体高度
图1所示，压手动泵压把，液压油经油管一路与数字压力表相通，另一路进入原位压力机推动活塞上升，活塞推动盖板对砌块施加压力。加压至设计力值时停止。数字压力表记录下此时的压力值，通过计算可求出砌体的抗剪强度。
|
