原位单剪仪
|
| 产品说明 |
一、用途和特点

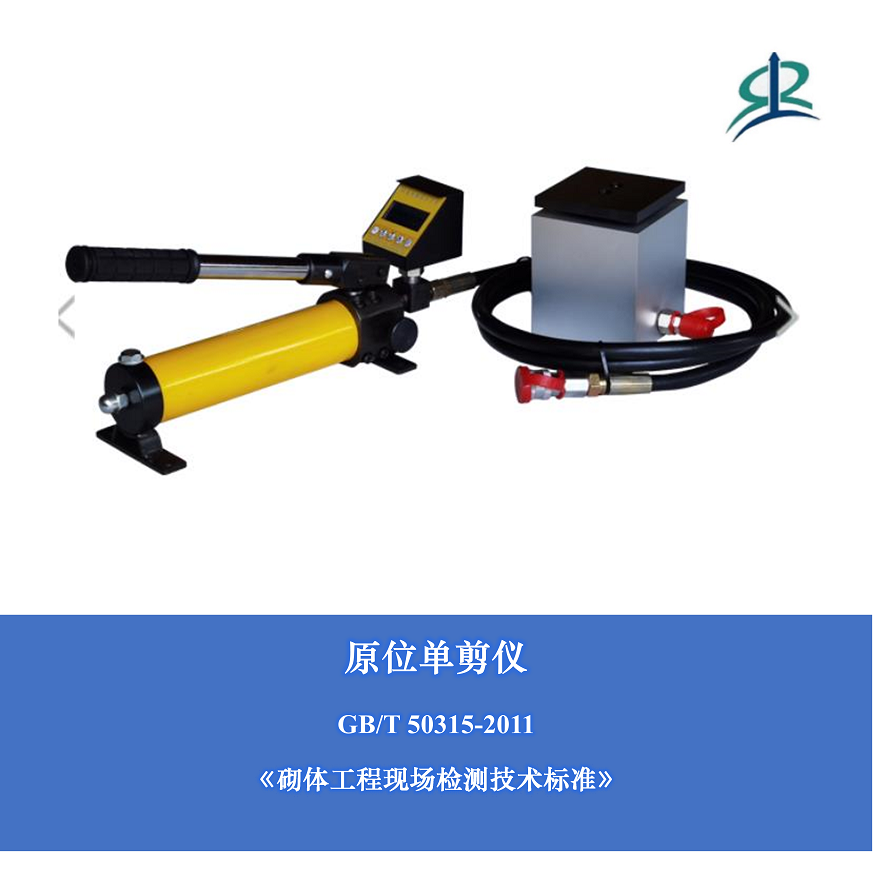

单砖原位单剪法测试装置是用于检测建筑砌体抗剪强度的专用仪器。该仪器是一台小型液压装置，通过活塞上升推动盖板对砌块产生作用力检测砌体抗剪强度，使砌块上下两个面发生剪切，通过测定砌块发生剪切时的力来计算砌体的抗剪强度，测试结果直观性强，检测部位局部破损。
①.该仪器结构新颖，体积小巧，质量轻盈，操作方便。
②.采用手动泵加荷油缸，操作简单方便，互换性强。
③.数字显示压力表，可直接读出剪切力。
二、主要技术参数
额定推力（Kn） 150
额定行程（mm） 20
相对测量范围（%） 20-80
示值相对误差（%） ±2
外形尺寸（mm） 115×110×110
质量 （Kg） 10
三、结构特征及工作原理
剪切仪及其附件见图1所示：
  1、被测砌体 2、切口 3、受剪灰缝 4、传力件 5、垫块 6、测力顶 图1、2所示，压手动泵压把，液压油经油管一路与数字压力表相通，另一路进入剪切仪推动活塞上升，活塞推动盖板对砌块施加推力。随着对砌块推力的增大，砌块上下两面发生剪切，此时油压迅速降低回零，在弹簧力作用下活塞回位。数字压力表记录下此时的压力值，通过计算可求出砌体的抗剪强度。
|
