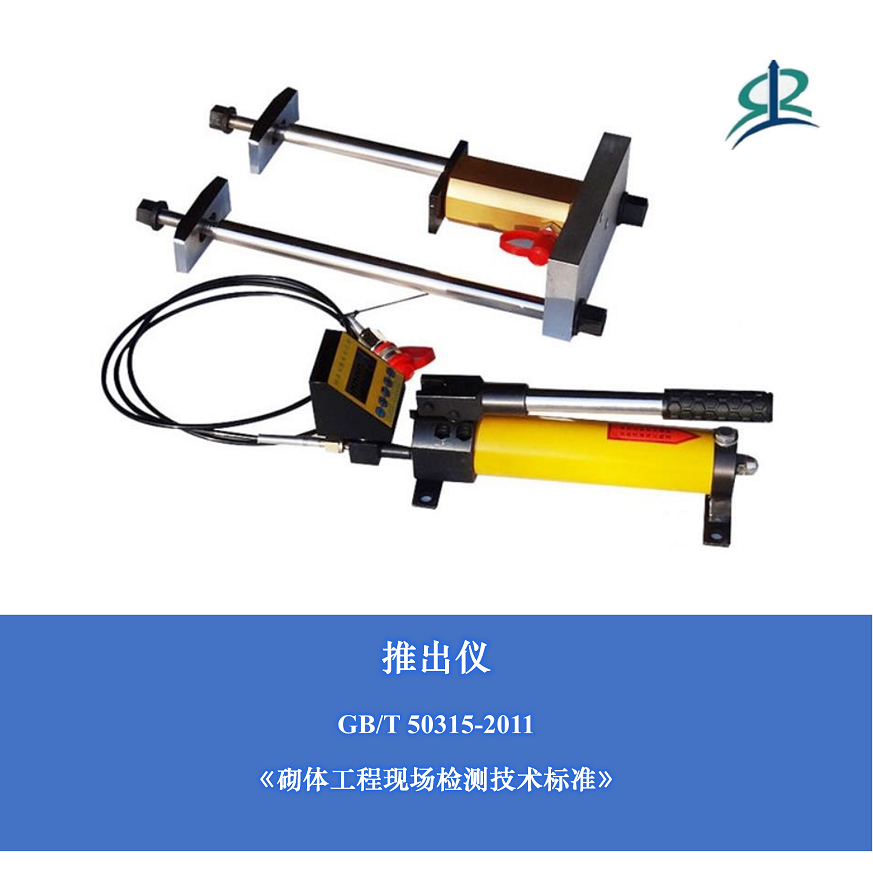

推出仪
|
| 产品说明 |
一、用途和特点
推出仪是根据中华人民共和国国家标准GB/T 50315-2011《砌体工程现场检测技术标准》研制生产的，适用于推定240mm厚烧结普通砖、烧结多孔砖、蒸压灰砂砖或蒸压粉煤灰砖墙体中的砌筑砂浆强度，所测砂浆的强度宜为1MPa-15MPa。
检测时，应将推出仪安放在墙体的孔洞内。该仪器是一台小型液压装置，通过活塞上升推动盖板对砌块产生作用力检测砌体强度，测试结果直观性强，检测部位局部破损。 ①.该仪器结构新颖，体积小巧，质量轻盈，操作方便。
②.采用手动泵加荷油缸，操作简单方便，互换性强。
③.数字显示压力表，可直接读出剪切力。
二、主要技术参数
额定推力（kN） 30
额定行程（mm） 80
相对测量范围（%） 20-80
示值相对误差（%） ±1
分辨率 0.001KN
三、结构特征及工作原理
推出仪安装示意图1所示：
1-被推出丁转；2-支架；3-前梁；4-后梁；5-液压缸；6-垫板；7-调平螺钉 9-推出力峰值测定仪
1-被测丁砖；2-被取出的两块顺砖；3-掏空的竖缝
掏好被测丁砖，安装好仪器，将仪表转换到峰值状态，压手动泵压把，液压油经油管一路与数字压力表相通，另一路进入推出仪推动活塞上升，活塞推动盖板对砌块施加推力。随着对砌块推力的增大，砌块发生剪切移动，此时油压迅速降低回零，数显表记录zui大力值，通过计算可求出砌体的抗剪强度。松开卸荷阀，在弹簧力作用下活塞回位。
|
