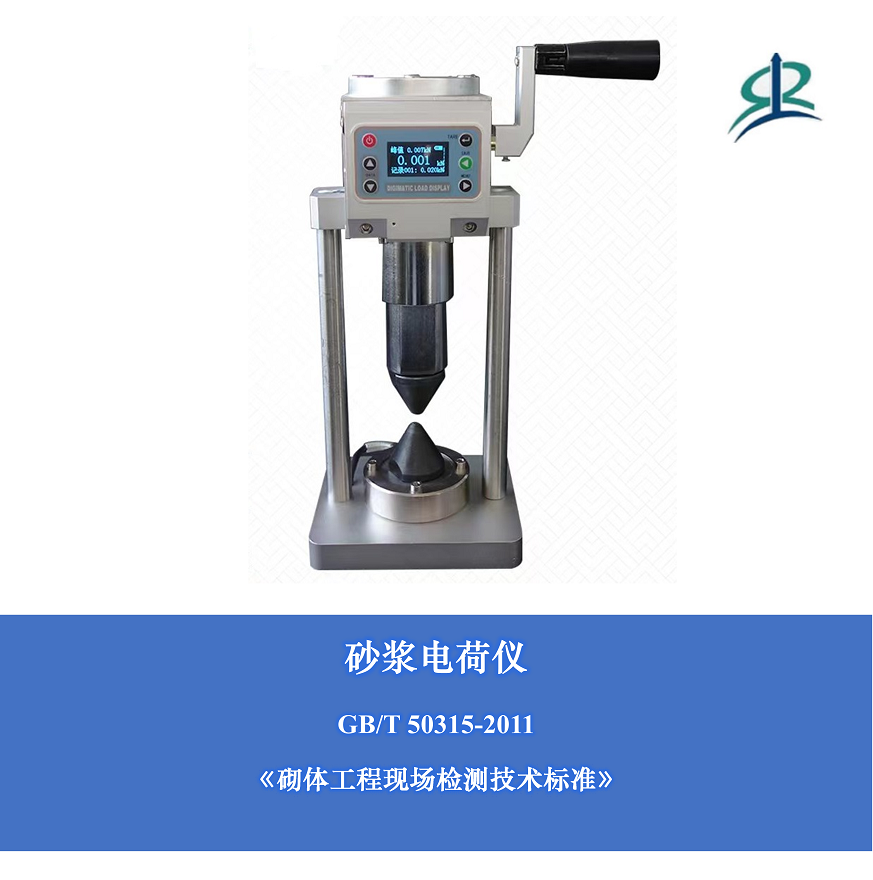

砂浆电荷仪 砌体砂浆强度点荷仪
|
| 产品说明 |
一、用途
砌体砂浆强度点荷仪是GB/T50315-2011《砌体工程现场检验技术规程》而研制生产的，是砌体砂浆强度检测的专用仪器，其特点是能在现场或试验室直接测试，不影响墙体受力性能，具有检测容易，操作方便，测试准确度高等特点，完全可以满足砌体工程现场质量控制及旧、古房质量鉴定、评估的客观需求。
二、技术性能参数
1.测量范围：0-3KN/5KN
2.zui大行程: 20mm
3.电源电压：5V
4.净 重：4.8kg
三、结构及特点
点荷仪由蜗轮、蜗杆机械加荷系统，压力传感器和智能数字压力显示器组成，传感器安装在加荷系统的底座上，峰值显示器和加荷系统用导线连接。
在工作时，将预先取号的砂浆试样放在压头上，用手顺时针慢慢转动点荷仪的手柄，使升降丝杠向下移动，当加载头顶住砂浆样式就产生压力荷载，然后缓慢均匀的施加荷载直至试样破坏为止，此时智能数字压力显示器将zui大荷载保持住。
四、使用说明
仪器使用前，现将传感器与智能数字压力显示器的连接线接好，然后开机，观察显示器上数字是否为零，若不为零应按“清零”键，使其清零。
1.按动“峰值”键，（屏幕上方显示峰值的字样）将试件放在一起上，此时可以加荷，当试件破坏时显示器上显示值为此时试件的zui大强度值，单位为“KN”按动存储键将数据存储，或当场手工记录。
注释：当做下一个试件时需把仪器复位按下“清零”键时加荷试验终止。
2.将每个测点处剥离出的砂浆大片加工成（或选取）符合下列要求的试件：厚度5-20mm，预估作用半径15-25mm，大面应该平整，但其边缘不要求非常规则。
3.在砂浆试件上画出作用点，用刮尺测其厚度t，精确至0.1mm。
4.将砂浆试样放置在下加载头上，上、下加载头对准预先画好的作用点，用手顺时针慢慢转动点荷仪的手柄，通过蜗轮，蜗杆传动使升降丝杠向下移动，当加载头顶住砂浆试样时就产生可压力荷载，然后缓慢均匀的施加荷载，直至试件破坏，此时停止加荷。
5.记录下智能数字压力显示器读数后，代入公式，计算强度，点荷仪显示器的读数单位为KN。
6.将破坏后的试件拼接成原样，量测荷载实际作用点到试件边缘的最短距离即位作用半径，精确至0.1mm。
注意：不要将上下加载头直接顶压，如果上下加载头来做本项检验时，必须在上下加载头之间放置砂浆片，以免损坏加载头。
|
