一、产品简介

    本试验仪用于测定水泥混凝土轴向长度变形。适用于不同水泥混凝土自收缩和干燥收缩的试验，本方法规定集料粒径不大于31.5mm。符合JTG3420-2020《公路工程水泥及水泥混凝土试验规程》中T 0574- -2020水泥混凝土收缩试验方法(接触法)的要求。

二、主要技术参数

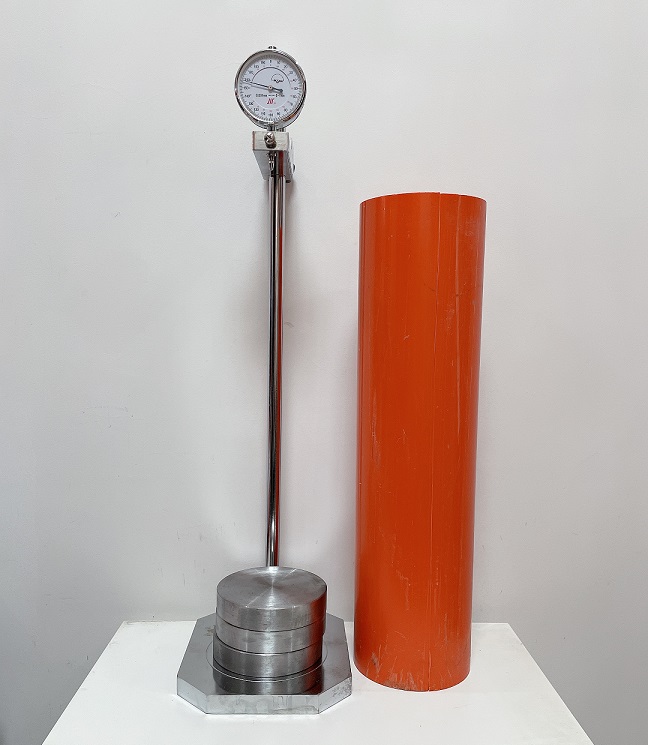

    1、铁架高度520mm

    2、底座尺寸: 170×150mm

    3、试模内尺寸：Φ100×420mm  试模材质：聚乙烯（PVC），延轴方向切开一条通透缝，可撑开成U型。

    4、钢板：Φ100mm，厚度20mm

    5、千分表：分度值0.001mm（成量）

三、使用方法

    1、试模制备。将一侧预先切开的Φ100mm×420mm 的 PVC 管材，内侧壁均匀涂抹润滑油，并将直径为Φ100mm、厚度为20mm 的平整钢板作为底座装入试模，用胶带将切口与底座黏结密封为一整体，并用保鲜膜将除顶口外的整个模具密封包裹，以防水分和浆体流出。

    2、水泥、集料、水等原材料放置温度为20℃±2℃环境下24h后，方可拌和成型试件。

    3、收缩试验以三个试件为一组。混凝土的拌和、成型按照T 0551中圆柱体试件的规定进行。

    4、试件成型后，表面抹平，用保鲜膜密封（自收缩）。

    5、将试模平稳地移入收缩室，竖直放置在用泡沫板材减振的铁架上，试件顶端保鲜膜放上20mm×20mm的玻璃片，千分表侧头与玻璃片相接触，用铁架台固定千分表。

    6、千分表安装完以后，即可开始记录收缩值。成型后，前8h每隔30min 记录1次，di一次测量值记为L_a0，精确至0.001mm；8h后每隔1h记录1次，成型1d后每2h记录1次，成型2d后每4h记录1次，记录直到3d为止，最后一次测量值记为L_at，精确至0.001mm。

    7、自收缩测试完毕后，除去试件表面的PVC管材、保鲜塑料薄膜，用钢尺测量试件的初始长度，初始长度应重复测定三次，取算术平均值作为基准长度的测定值D_d0 ，精确至1mm。装上玻璃片和千分表，开始测试干燥收缩率，每天记录千分表读数一次，直到试验龄期为止。

    8、测试过程中，收缩室温度和湿度始终保持在20℃±2℃和60%±5%，收缩室要求尽可能无过大振动和风或气流流动，不能碰撞表架及表杆，否则影响试验准确性。

    9、每次读数应重复三次。

四、维护保养

    使用过程中请检查各个螺丝是否坚固。使用完毕后请将测试仪擦拭干净并置于阴影干燥处存放。
