一、应用领域

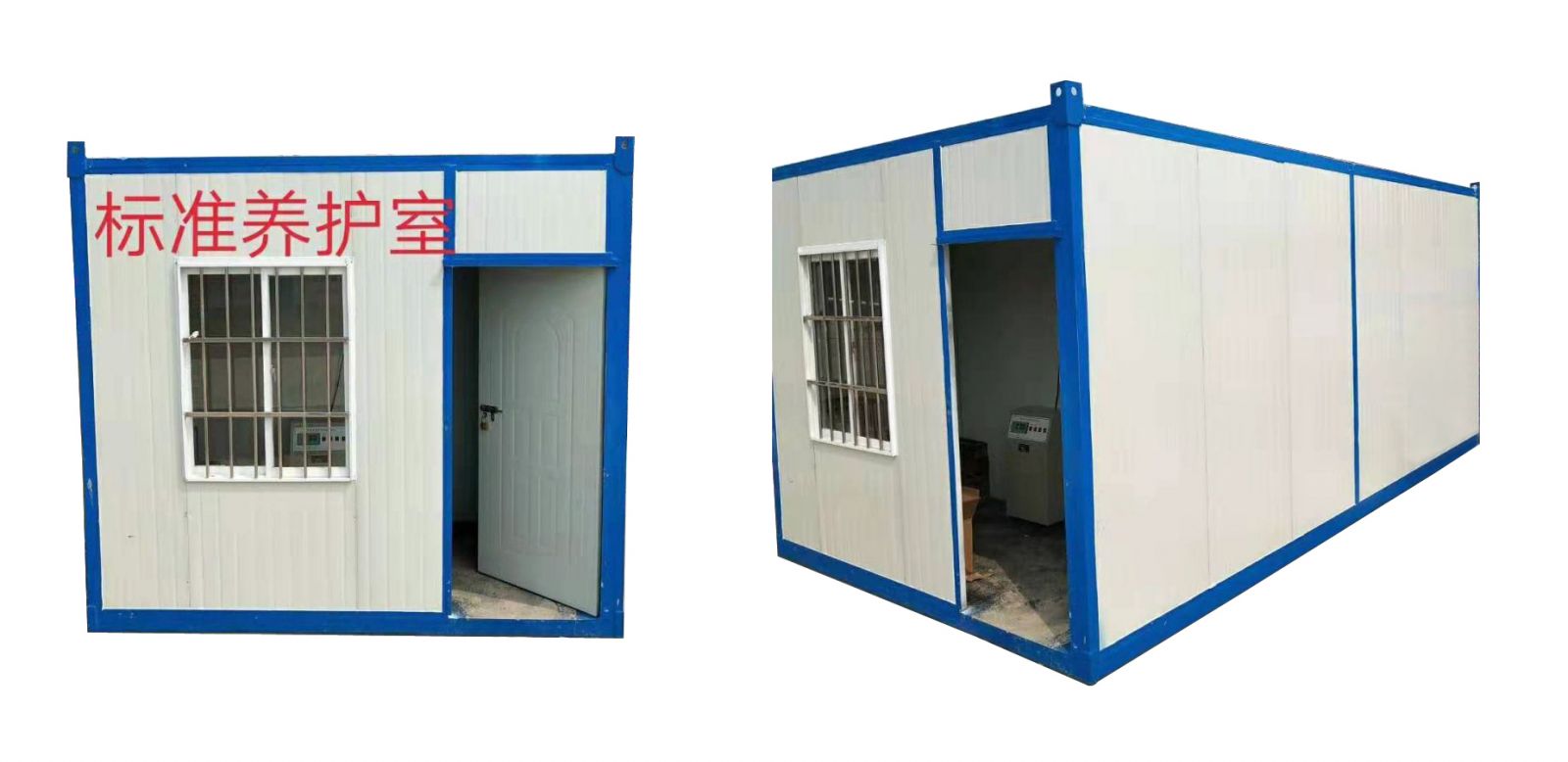

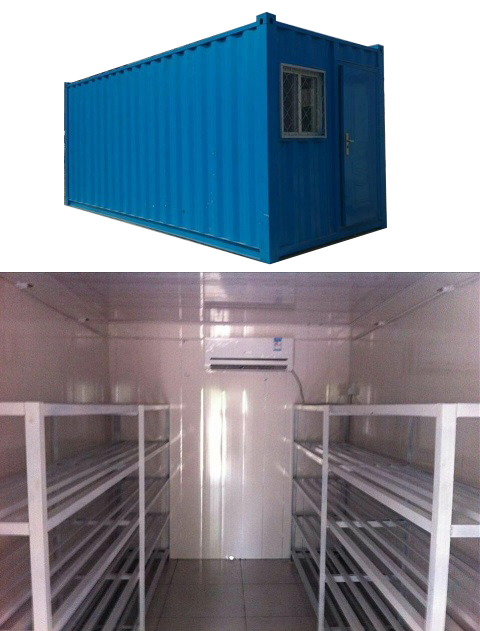

       BYS系列标准养护室由20英尺（3m*6m*2.8m）集装箱改制而成，特点：移动方便、占地面积小、灵活使用性高，BYS标准养护室适用于高速公路建设、高速铁路建设、房屋建设工程、水泥制品厂及建筑公路施工单位、大专院校、科研、质检单位对标准养护室的温湿度控制，具有操作方便，控制准确等优点。

二、技术指标

     控温范围：0-50℃

     控温精度：20±2℃

     控湿范围：≥95％（相对湿度）

     加热功率：3KW

     制冷功率：≤2KW

     加湿功率：90W

     电源稳压：220±10％V

     电源频率：50±1HZ

     外形尺寸：（控制仪）500×285×900mm

                      （主   机）600×400×550mm

三、结构与工作原理

1、该控制仪由控制仪、大型负离子加湿器、不锈钢加热水箱和空调四部分组成，其温、湿度的控制均由数显仪表自动交换，无需人工控制。

2、工作原理

（1）温控：当养护室的内温度高于温控仪的上限给定值时，控制系统即输出制冷信号，控制空调，外接负载工作；反之，温度低于温控仪的下限给定值时，主机加热，当达到控制要求时自动恢复到恒温状态，如此反复达到控制目的。

（2）湿控：当养护室内的湿度低于控制值时，控制系统输出加湿信号，控制主机加湿器工作，室内湿度达到要求后即自动停止工作。

四、安装及使用方法

1、安装方法

（1）首先将控制仪固定在养护室外，选择最近位置将温湿度探头放入养护室内并且固定好，温湿度传感器分别按编号、连接控制仪。

（2）然后将主机放于养护室中心位置，用水管将增湿器的进水口与自来水管连通，打开水龙头（常开小量）进水能自动控制，水位必须高于电热管，以免电热管脱水烧毁，加热加湿插头分别插在控制仪的插座上。

（3）空调器安装前需将遥控控制系统拆掉，然后将压缩机的电源插头直接接在制冷插座上。

（4）在安装时必须接好地线，电源须经单用闸刀开关才能接至控制仪上。

2、使用方法：

（1）仪器出厂时已按控制20±2℃设定好工作程序，用户不必再设定。

（2）利用空载情况下，对控制仪进行试运，当输出信号无误后，接好外负载（把制冷、加热、加湿）的电源插头分别插入控制仪后的插座上，接上水源即可工作。

五、注意事项

1、控制仪外壳必须可靠接地。

2、加湿器内严禁缺水，以免将加热管、加湿器烧坏，进水阀不应关闭也不要开的过大。

3、如果加热装置在升温时，每次工作超过半小时说明该养护室保温不良或容积太大，用户需另配加热器，控制信号可由控制仪引出。

4、本控制仪应置于通风、干燥、平整、无腐蚀性介质的环境中使用。

5、因质量问题而引起的故障，自出厂之日起负责保修半年。

         6、使用本仪器的用户，如果电压不稳定，必须安装稳压电源，本仪器电压220±10％V。
