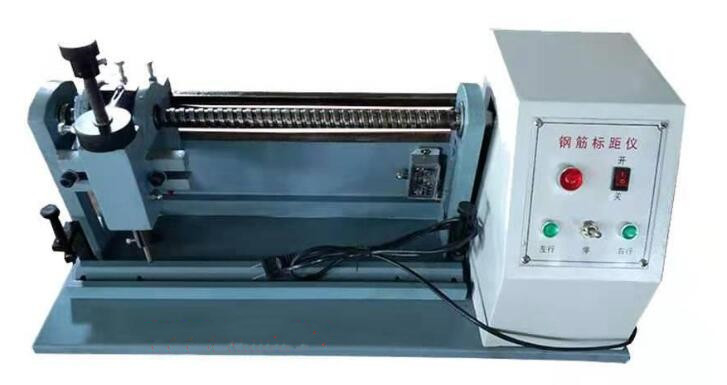

电动钢筋标距仪

电动钢筋标距仪
产品说明

       电动钢筋标距仪是按着GB228-87《金属材料垃伸试验的规定要求》和不同用户的需要,设计制造,它具备打点标距准确,电动打点,工作效率高,操作简便等特点。可击打标距为5mm/10mm点距。是试验室必备的配套仪器。

工作原理

       它是采用垂直下压方式,通过电机带动,将1根带螺旋带的轴旋转360°,在不同角度抬起冲头垂直上升下降,借助弹簧的弹力冲击打点,电机传动螺旋轴一周在试样上打出直线排列间距为10mm×31点=300mm。通过移动定位装置,二次击打标距为5mm×62点=305mm。

       电动式连续打点机是作金属拉力试样标距(LO)的专用设备。

主要技术指标

     1、标距范围:LO=10-350MM;

     2、标点间距:10mm

     3、标距精度:≤±1%LO(参照GB228)

     4、打点速度:45格/秒

     5、电机功率:50W;

     6、电压:220V;

使用说明及结构

       该机主机由底座、支架、试样支承台、旋钮、冲头、操作杆、助动手轮、电机、电控器、动作开关、速度设定旋钮所组成。

操作规程

1、调整打点速度

     A、插上电源、电控器指示灯发亮。

     B、打开动作开关,转动速度设定旋钮由“0”调整至合适的打点速度。此时,县动手轮应该逆时针方向转动。

2、试样标距打点操作

     A、先推开操作杆;

     B、将拉力试样置入支承台中;

     C、调整试样支承台的位置,使试样轴线与打点轴线相对应,然后锁紧支承台

     D、拉动操作杆使冲头接触试样表面。

     E、打开动作开关使冲头冲击试样表面留下标距标点。

3、电器控制注意事项:

     A、请将设备接地线;

     B、当动作开关打开后,旋转方向不对时,应马上关闭动作开关,应调整控制器接线柱上的接线。

         1.选择COM与CW短接,则电机做顺时针旋转;

         2. 选择COM与CCW短接,则电机逆时针旋转

     C、动作开关只是控制电机动作和停止,不作为电源中断使用,长时间不使用,请将电源插头脱离电源。
