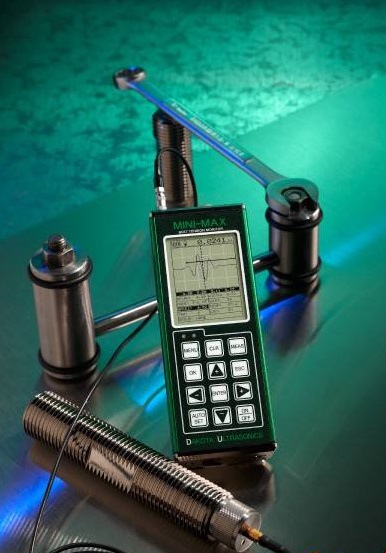

MINI-MAX 螺栓应力测试仪(超声测力计)

MINI-MAX 螺栓应力测试仪(超声测力计)
产品说明

        MINI-MAX 螺栓应力测试仪(超声测力计)采用先进的超声波反射技术,能精确、快速地测量出螺栓紧固后的应力和应变,具有使用方便、显示直观、便于携带等特点。

        MINI-MAX 螺栓应力测试仪以其独特的构思、强大的功能和精确的测量广泛的应用于航空航天、卫星制造、电力设备、建筑桥梁和石油化工等领域。

特点:

       设置:用户可以根据需要对64 个厂方预设参数修改并重新设定;

       闸门:检测时通过闸门进行微调;

       自动设置:确定检测信号位置,优化增业,全屏自动显示波形图和检测点;

       场校准:象量和线性回归。

技术参数:

测量模式

脉冲-回波(标准)

脉冲-回波

w/Gate(微调)

脉冲发生器

方波脉冲器,可调宽度(高度,厚度)

接收器

手动自动设置,最大接收40DB

计时

10-bit250MHZ 数字转换器

测量范围

2.54-122 mm

拉长测量范围

长度改变(英寸/毫米)

载荷

(千磅/平方英尺或兆帕)

分辨率

± 0.0001mm 可选标准校准和两点调零校准

声速范围

1250-9999 米/秒

单位

英制&公制/华氏&摄氏

数据记录器(内部)

16 兆稳定内存,读数总量8000,可以同时存储每次读数的波形图,计时,拉长,载荷,应力值

显示器:
A-扫描:整流±(半波),或者射频(全波)

大数字显示:计时,拉长,载荷,应力显示和转换

数字厚度:10 mm

报警条形图:可以在允许的范围内显示上限和下限

条形重复图:显示测量的稳定性

探头:
●单晶探头(频率范围:1-10MHZ,直径1/8-1 英寸)快锁式LEMO接头
●3米长电缆
●可提供用户特需探头
●自动温度补偿

物理参数:

尺寸

63.5×165×31.5mm

重量

380g(含电池)

键盘

12 个触摸型控制键

操作温度

-10℃-60℃

外壳

挤压铝制外壳,底盖为镍板镀铝,有密封垫片

数据输出

RS232 接口可与电脑连接,并通过相应软件做数据处理

显示器

240×160 像素,可视区域62×45.7 mm 背光可选开/关/自动模式

电源

3 节1.5v 碱性电池或1.2v 镍镉电池,正常操作模式下,碱性电池可以使用150 小时,镍镉电池可以使用100 小时。

自动关机

无任何操作5 分钟后

标准配置:
主机,AA电池2,4 盎司耦合剂,RS232 数据线,软件,手提箱,操作说明书,线缆

常用探头选择:

型号

频率

探头晶片直径

PT# T-700-2405

5MHz

1/8"英寸

PT# T-700-4405

10MHz

1/8"英寸

PT# T-702-2405

5MHz

1/4"英寸

PT# T-702-4405

10MHz

1/4"英寸

PT# T-703-2405

5Mhz

3/8"英寸

PT# T-703-1405

2.25Mhz

3/8"英寸

PT# T-704-2405

5MHz

1/2"英寸

PT# T-704-1405

2.25MHz

1/2"英寸

PT# T-706-2405

5MHz Magnetic

3/4"英寸

PT# T-706-1405

2.25Mhz

3/4"英寸

PT# T-706-0405

1MHz

3/4"英寸

非磁性探头



预定

定制探头



预定

附件

56.7 克高温耦合剂

PT# V-000-0002

RS232 数据线(最长-最短)

PT# N-306-0010

标准校准块

PT# X-000-0008

3 英寸校准钢条

PT# X-000-0011

3" & 6"英寸校准钢条

PT# X-000-0010
