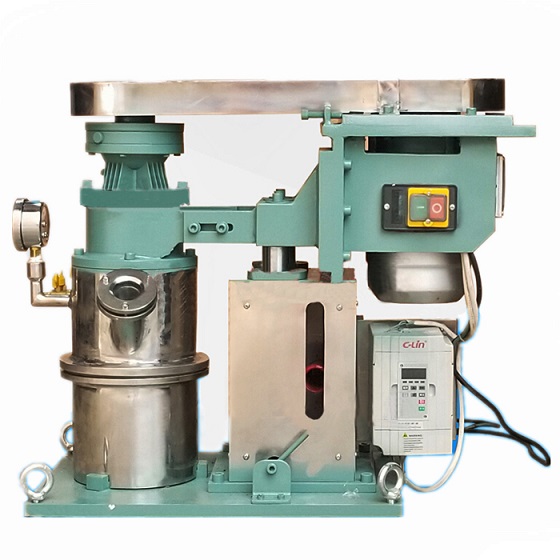

HZH-1真空混料机

HZH-1真空混料机
产品说明

一、概述

       本机器是一种新型高效无死点混合搅拌设备,它具有独特、新颖的搅拌形式----釜内有两根多层桨叶式搅拌器。这两个搅拌器在绕釜体轴线公转的同时,又以不同转速绕自身轴线高速自转,使物料在釜内作复杂的运动,受到强烈的剪切和搓合。此外设备内还有刮壁刀绕釜休轴线转动,将粘在壁上的物料刮下参与混合,使其效果更为理想,设备密封性良好,可抽真空,具有良好的排气除泡效果,设备釜盖可手动升降,釜体可自由移动,操作十分方便。

       该机器适用于化工、轻工、食品、制药、建材、农药等行业所需的多组份固--固相、固--液相、液--液相物料的混合、反应、分散、溶解、调质等工艺,如油墨及颜料、粘胶剂、密封胶、封装胶软膏、糊状物料、润滑脂及油漆、膏状化妆品及膏状食品、添加物等等,多种高粘稠物的制备。

       搅拌器的形成,根据物料要求可为多层桨叶式、框式、螺旋式等。

二、技术参数

      1 、设计压力:常压或真空<-0.095MPa

2 、设计温度:常温

3 、工作电源:220V

4 、釜内直径(mm):Φ150mm×115mm

5 、设备容积(L):2 L

6 、主体材质:不锈钢304

7 、搅拌电机功率(KW): 0.55

8 、搅拌器形式:二轴行星运动,多层桨叶式,刮壁刀一个

      9 、转速:搅拌公转:6--63r/min;搅拌自转20--200 r/min(变频调速)

    10 、釜盖提升高度(毫米):120

    11 、外形尺寸(mm) : 650×320×530 (静态下)

    12 、整机重量(Kg):93

三、结构组成:

本机器由底座、料桶、釜盖、传动系统及手动千斤项升降系统组成。

1、底座为整个机器的支承及定位安装基础,底板上有起吊孔及接地孔。

2、釜盖及传动系统:包括釜盖、两个作行星运动的搅拌器、一个刮壁刀、行星运动机构、密封装置、摆线减速器、连接机架及电动机、变频器。

3、料桶:由不锈钢制作,内外表面经加工并抛光,底部设有个出料口。

四、试车操作:

 1 、检查各部固定螺栓有无松动:搅拌器联轴节紧固螺柱及搅拌轴底部刮片压紧螺钉及刮壁刀片压紧螺钉是否松动,连接线是否紧固可靠,通电前设备必须可靠接地!

2 、升降: 上升为手柄插入千斤顶,上下运动,釜盖上升;下降为泻油开关,向左为泻油,釜盖下降,向右有为缩紧。上升状态,釜盖下降到位时,釜盖、釜体密封面应全部接触压紧。

3 、运转:启动电源(绿色按钮),工作灯亮,变频器通电;

启动:按变频器面板 RUN键(绿灯亮),顺势针旋电位器,开始运转;

关闭:时逆势针旋电位器到零,再按 STOP键;空车运行二十分钟,应转动平稳、无异常噪音振动,变频器具体设置和操作见“变频器说明书”。

4 、真空:连接真空系统,打开抽空阀,关闭放空阀,起动真空泵系统进行动静态抽真空运转试车,真空度应达到-0.095Mpa ,停泵保真空1小时,观察抽真空情况。

5 、停止电机运转,关闭抽空阀,停止真空泵,打开放空阀使釜体与大气相通,以上各条件完成即达到空车试车要求,可进行投料运转。
