LBY-9拉拔试验机

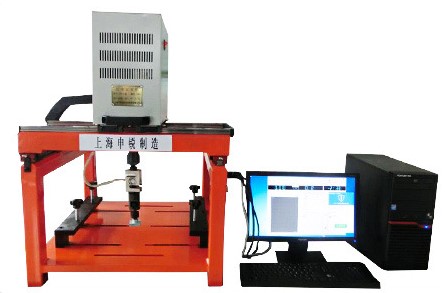

LBY-9拉拔试验机
产品说明

仪器简介

       LBY-9拉拔试验机是我公司参照国外同类产品性能结构设计并生产一款新型试验设备,产品适用于干混砂浆、保温砂浆、陶瓷墙地砖胶粘剂、复层建筑涂料、建筑外墙用腻子等材料拉伸及粘结强度试验。

       轨道采用台湾上银直线导轨,能够更好地体现出本机的灵活性,能够快捷的对准试块,进行拉拔试验,采用微机闭环控制系统,伺服电机驱动,既可以设置拉伸速度,也可以采用力值恒加载方法,对试件进行拉拔试验,相比传统的液晶显示产品具有测量数据准确直观/操作简便快捷的优点。全程电脑控制,可以打印报表,联网上传数据,该产品属国内首创,性能质量媲美德国进口拉拔试验机,其性能稳定,质量优越。在建筑施工单位/建筑胶粘剂生产及其他企业/高校和科研单位中得到广泛的应用。本仪器也可用于仪器最大负荷范围内的其它拉伸性能检测试验。在建筑材料检测中,建筑贴面瓷砖/马赛克等装饰材料及保温板与混凝土之间的拉伸粘结强度检测是极其必要的,如果建筑贴面的粘贴力度不够,不仅影响美观和使用,还容易发生事故。该试验机是建筑材料粘结强度检测用理想专用设备。

适用标准:

     JG/T547-2005《陶瓷墙地砖胶黏剂》

     GB/T12954.1-2008《建筑胶黏剂试验方法》

     JGJ110-97《建筑工程饰面砖粘接强度检验标准》

     JGJ126-2000《外墙饰面砖工程施工及验收规程》

     JGJ144-2004《外墙外保温工程技术规程》

     JG158-2004《胶粉聚苯颗粒外墙外保温系统》

     JG149-2003《膨胀聚苯板薄抹灰外墙外保温系统》

     JC/T992-2006《墙体保温用膨胀聚乙烯板胶黏剂》

     JC/T993-2006《外墙外保温用膨胀聚乙烯板抹面胶浆》

     JC890-2001《蒸压加气混凝土用砌筑砂浆与抹面砂浆》

     JC/T907-2002《混凝土界面处理剂》

     JC/T3049-1998《建筑室内用腻子》

     JG/T229-2007《外墙外保温柔性耐水腻子》

     JC/T984-2005《聚合物水泥防水砂浆》

     DBJ01-38-2002《外墙外保温施工技术规程 聚合物水泥砂浆胶粘剂》

     DBJ/T01-50-2002《外墙外保温施工技术规程 柔性耐水腻子》

     JGJ144-2004《外墙外保温工程技术规程》

     GB18445-2012《水泥基渗透结晶型防水材料》



二、主要技术参数及精度

     1、最大试验力:10KN

     2、高精度传感器精度:±0.05%

     3、负荷精度: ±1%

     4、最小分辨率:0.5N

     5、速度精度: ±0.5%

     6、速度范围:0.05-200mm/min

     7、位移测量精度:0.01mm

     8、位移精度:示值相对误差±0.5%

     9、加荷速率:0-250N/s

   10、移动横梁有效行程:100mm

   11、电源:AC 220V  50Hz

   12、交流伺服电机功率:400W

   13、试验基板尺寸:400mm×400mm

   14、外形尺寸:760*750*860mm(长*宽*高)

   15、净重:130kg

软件性能及特点

     1、配品牌电脑、中文WINDOWS WIN7 用户界面、菜单提示、鼠标选择操作,简单方便。

     2、显示方式:数据和曲线随试验过程动态显示。

     3、自动换挡:根据负荷大小切换到适当量程,以确保测量数据的精度。

     4、控制过程:试验过程及测量、显示、分析、打印等功能均由微机完成

     5、曲线方式: 应力-应变、应力-时间、伸长-时间、应变-时间。

     6、曲线对比:同组试验的曲线可以多种颜色迭加对比。

     7、局部放大试验:曲线上的任意段可进行区域放大分析。

     8、数据分析:在曲线图上的试验数据可随意选取分析。

     9、报告选择:可按用户需求选择不同的报告格式,可用EXCEL或Word。直接查看报告或取部分打印。

   10、试样选定:一组试样结果可选定有效试验,可连续测试。

   11、自动存储:试验条件、测试结果、测试曲线和数据可自动存储,随时调用。

   12、断裂停车:试样拉断瞬间能停车或返回初始位置。

   13、自动保护:有过负荷、过流、过压、欠压、上限位保护。

   14、自动返回:移动横梁可设定不同速度,能准确的自动返回到试验初始位置。

   15、控制功能:具有恒速和恒加载控制方式。

   16、打印:能对试验数据处理、存储、打印、绘制曲线,并打印完美报告单,也可集中或分开打印。

   17、自动校准:对负荷、伸长可用电标定值自动标定。

   18、清零:可对负荷、变形、位移测量随时进行清零。

、试验机的工作条件

     1、环境温度在10-30℃之间

     2、相对湿度≤80%

     3、在稳固的地基或工作台上,正确安装

     4、周围无振动源和腐蚀性物质

     5、电源电压的波动范围不应超过额定电压的±5%

试验方法

       参照有关标准将标准试块粘于基板上/养护完毕后,再将校准拉拨块用环氧树脂粘贴在标准试块上等环氧树脂固化发挥强度后,将粘贴好标准试件的基板推入可活动的金属框内,用紧固手柄将基板紧固,然后移动可活动试验机头,使拉拨钉头与夹具垂直,然后将钉头的圆帽卡在夹具的槽内,电源开关在机头的右侧打开就可启动伺服电机进行拉拨试验,力值和曲线在电脑上直接显示。
