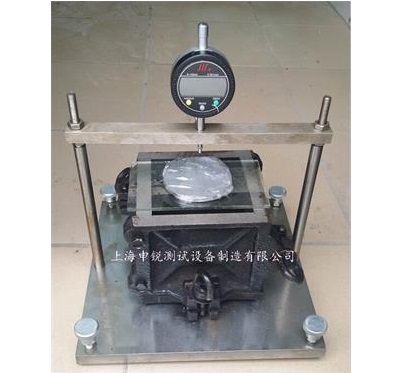

灌浆用膨胀砂浆竖向膨胀率测定仪是根据国标GB 50119-2013 《混凝土外加剂应用技术规范》 本规范适用于普通减水剂、高效减水剂、引气剂、引气减水剂、缓凝剂、缓凝减水剂、缓凝高效减水剂、早强剂、早强减水剂、防冻剂、膨胀剂、泵送剂、防水剂及速凝剂等十四种外加剂在混凝土工程中的应用, 本试验方法适用于灌浆用膨胀砂浆的竖向膨胀率的测定。

一、技术参数:

     1. 测试仪器工具应符合下列规定：

     2.千分表：量程0-10mm； 精度：0.001mm；

     3. 玻璃板：长140mm×宽80mm×厚5mm；

     4.钢制压块：直径：70mm，厚5mm，质量：150g；

     5. 试模：100mm×100mm×100mm立方体试模，拼装缝应填入黄油，不得漏水；

     6.钢垫板尺寸：250 mm×250mm×15mm


竖向膨胀率测定装置的安装，应符合下列要求：

     1、测量支架的垫板和测量支架横梁应采用螺母紧固，其水平度不应超过  0.02；测量支架应水平放置在工作台上，水平度也不应超过0.02；

     2、 试模应放置在钢垫板上，不可摇动；

     3、  玻璃板应平放在试模中间位置，其左右两边与试模内侧边留出10mm空隙；

     4、 钢质压块应置于玻璃板中央；

     5、 千分表与测量支架应固定牢靠，但表杆应能自由升降。安装千分表时，应压下表头，宜使表针指到量程的1/2处。

 灌浆操作应按下列步骤进行：

     1、灌浆料用水量按流动度为250±10min 的用水量。

     2、灌浆料加水搅拌均匀后应立刻灌模，从玻璃板的一侧灌入。当灌到50mm左右高度时，用捣板在试模的每一侧插捣6 次，中间部位也插捣6 次。灌到90mm高度时，和前面相同再做插捣，尽量排出气体。最后一层灌浆料要一次灌至两侧流出灌浆料为止。要尽量减少灌浆料对玻璃板产生的向上冲浮作用。

     3、玻璃板两侧灌浆料表面，用小刀轻轻抹成斜坡，斜坡的高边与玻璃相平。斜坡的低边与试模内侧顶面相平。抹斜坡的时间不应超过30s。之后30s内，用两层湿棉布覆盖在玻璃板两侧灌浆料表面。

     4、把钢质压块置于玻璃板中央，再把千分表测量头垂放在钢质压块上，在30s内记录千分表读数h0，为使读数。

     5、从测定初始读数起，每隔2h 浇水1 次。连续浇水4 次。以后每隔4h 浇水1 次。保湿养护至要求龄期，测定3d、7d 试件高度读数；
