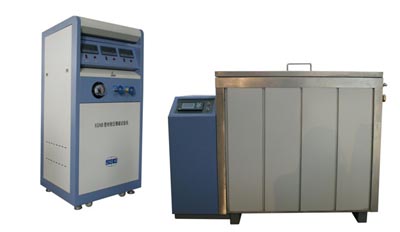

XGNB-W微控型耐压爆破试验机

XGNB-W微控型耐压爆破试验机
产品说明

XGNB-W-3微控型管材耐压试验机(主机)
XGNB-W-2微控型管材耐压试验机(主机)

110恒温水箱

20-95℃温度控制系统

       产品符合ISO 1167、GB6111、GB/T15560、ASTM D1598、ISO9080、GB 18252、CJ/T108-1999和ASTM F1335关于塑料管材和复合管材长期耐压试验方法及瞬时爆破试验方法的标准,适用于PVC、PE、PPR、ABS等及复合管材的静内压试验。

①、配置说明

1、主机(最大压力10Mpa,其中一路做爆破,爆破最大压力16Mpa):
      A、压力控制单元(下位计算机)   1块/路
      B、电磁阀         (德国)           2只/路
      C、传感器       国家航天部702所     1只/路
      D、单向阀调流阀                     若干
      E、美国产水用压力站                 一台
      F、耐压软件及接口                   一套
      G、品牌电脑、  打印机              一套
      H、3路主机  一台

2、恒温水箱:一台(内胆为不锈钢材质2mm厚不锈钢板,外为喷塑材质)

      尺寸以客户要求为准

      温控系统:

      低温制冷机

3、温度控制系统:一套

     15℃——室温  一套

     包含:温度控制箱

     低温制冷机  1台

制冷系统

     1、设置单独的制冷系统用管路和一台或几台(全部)水箱连接,可同时供应一台或几台水箱冷水。

     2、可附加电阀控制的各水箱连接装置,否则用手阀控制。

     3、如只供一台小水箱用1匹冷水机流量约9m3/h,如果只供大水箱用3匹冷水机流量约14m3/h,制冷量7.2KW。如果大小水箱都供可选5匹冷水箱,制冷量14KW,流量45 l/min。

     4、A型密封夹具(Φ16-110夹具各一套)

②、性能介绍

1、主机(内含)
      A、每路一块“精密压力微机控制单元”(真正的分路控制——防止一套系统控制多路时系统出问题时影响所有各路——现有些产品就用一套系统控制多路)微型计算机控制,可以在上位系统计算机不开机的情况下单独设定、控制本路压力、精度、时间等参数;时实显示压力、时间、状态(八个)并将各参数数据存储。(防止系统计算机脱机时数据丢失最长可存储8760小时的压力数)

主要技术参数

     A、压力范围:0—10MPa

     B、分辨率:0.01MPa

     C、控压精优于:±1%(控压公差带可调—最高±0.001MPa)

     D、各路控制参数(压力、时间、精度)均可以通过上位机(精密压力微控制单元)或下位机(电脑)输入或调整。

     E、上下位机可同时或单独实时显示时间(最长9999小时59分59秒)压力(小数点后三位)及八个试验状态(升压、补压、泄压、运行,结束、泄漏、爆裂)同时当出现过压、结束、泄漏、爆裂四个状态时有声光报警。

     F、由于采用双计算机控制的分布式控制方式使下位机算机可以长时间不联机或不开机而不影响系统工作,并可以保证试验据不丢失(最长8760小时)

     G、可以观察、分析、查询、存储、打印、试验曲线(压力——时间)及启动时间、设定时间、当前时间;有效时间、无效时间;剩余时间、过压时间、补压时间等时间参数。
