自密实混凝土抗离析性V型箱试验仪(V型漏斗法)

执行标准《自密实混凝土应用技术规程》JGJ/T283-2012

用于测量自密实混凝土的粘稠性和抗离析性。适用于各个等级的自密实混凝土粘稠性能和抗离析性能的测定。

自密实混凝土V型漏斗符合下列要求：

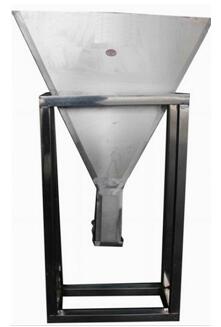

    1、V形漏斗的形状和内部尺寸(如图)，漏斗的容量约为10L，其内表面应经加工修整呈平滑状。V形漏斗制作材料可用金属，也可用塑料。在漏斗出料口的部分，应附设快速开启且具有水密性的底盖。漏斗上端边缘的部位应加工平整，构造平滑。

    2、支撑漏斗的台架宜有调整装置，应确保台架的水平，且易于搬运。

    3、应备有混凝土投料用容器(约5L容量，附有把手的塑料桶)、接料容器(约12L容量的水桶)、刮平混凝土顶面的平直刮刀、能准确量测至0.1s的秒表和湿布等。
新拌混凝土试样，可按现行国家标准《普通混凝土拌合物性能试验方法标准》GB 50080的相关规定制作。

自密实混凝土V型漏斗试验方法应符合下列规定：

    1、V型漏斗经清水冲洗干净后置于台架上，使其顶面呈水平，本体侧为垂直状态。应确保漏斗稳固。用拧过的湿布擦拭漏斗内表面，使其保持湿润状态。

    2、在漏斗出口的下方，放置承接混凝土的接料容器。混凝土试样填入漏斗前，应先行确认漏斗流出口的底盖是否已经关闭。

    3、用混凝土投料用容器盛装混凝土试样，由漏斗的上端平稳地填入漏斗内至满。

    4、用刮刀沿漏斗上端将混凝土的顶面刮平。
         注：混凝土试样约为10L左右。

    5、混凝土顶面刮平，待静置1min后，将漏斗出料口的底盖打开，用秒表测量自开盖至漏斗内混凝.土全部流出的时间()，精确至0.1s，同时观察并记录混凝土是否有堵塞等状况。
