一、结构简介

        本试验机是我公司自主研发的一款检测扣件力学性能的专用试验机。该设备集合了三种试验机：10吨扣件试验机、15吨碗扣试验机、20吨盘扣试验机；通过对设备进行加高加宽来实现三种不同扣件的检测，将几十种试验要求集中到一台机器上，大大节省了用户的投入成本，也为试验空间的节省提供了一些便利。

       符合标准：JG/T 503-2016《承插型盘扣式钢管支架构件》

                         GB 15831-2006《钢管脚手架扣件》

                         GB 24910-2010《钢板冲压扣件》

                         GB/T 24911-2010《碗扣式钢管脚手架构件》

                         DB44/T 1168-2013《轮扣式钢管脚手架构件》

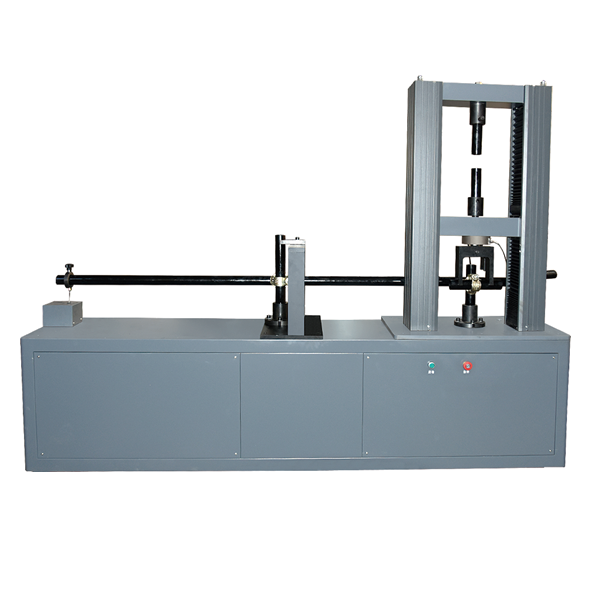

       本试验机主体采用门式结构，由东元伺服电机配合滚珠丝杆驱动移动中梁完成试件的拉压试验。采用微机闭环控制系统，可以选择恒拉伸速度、恒力值加载方法，对试件进行拉压试验，充分运用计算机技术对试验机进行各种参数预置、自动测量、控制、数据处理、绘制各种曲线及打印报表、联网上传数据等。

       专用夹具为本公司自主研发，具有拆装简便，使用简单的特点，节约夹具拆装时间，使试验简单快捷的完成。

       扣件夹具：抗滑抗破坏夹具，扭转刚度试验工装，对接扣件抗拉试验工装，抗压夹具。

       碗扣试验：强度试验夹具，焊接强度试验夹具。

二、主要技术参数

     ▲最大试验力：20吨

     ▲配置传感器：2KN和200KN两个

     ▲高精度传感器精度：±0.05%

     ▲负荷精度：  ±1%

     ▲最小分辨率：0.5N

     ▲速度精度： ±0.5%

     ▲速度范围：0.05-200mm/min

     ▲位移测量精度：0.01mm

     ▲位移精度：示值相对误差±0.5%

     ▲加荷速率：0-1000N/s

     ▲采用光电编码器测量两钳口间位移，位移值由计算机屏幕显示。

     ▲位移分辨率：0.001mm     位移量程：400mm   测量误差：±0.5%FS

     ▲控制范围：0.4～100% FS

     ▲等速率控制精度：±0.5%设定值

     ▲采用位移计测量扣件另一侧变形

     ▲位移分辨率：0.001mm   位移量程：10mm   测量误差：±0.1%FS

     ▲采用光电编码器测量扭转刚度试样钢管的位移

     ▲速度控制：试验力等速率控制：0.02～100%FS/min

     ▲位移等速度控制：0.01mm/min-200mm/min

     ▲恒试验力、恒位移速率控制：控制精度：±1%设定值。

     ▲电源：AC 220V  50Hz

     ▲净重：460kg

     ▲外形尺寸：2400×500×1860mm（长×宽×高）

三、软件性能及特点

       标配品牌电脑、中文Windows 7 用户界面、菜单提示、鼠标选择操作，简单方便。

       显示方式：数据和曲线随试验过程动态显示。

       自动换挡：根据负荷大小切换到适当量程，以确保测量数据的精度。

       控制过程：试验过程及测量、显示、分析、打印等功能均由微机完成。

       曲线方式： 应力-应变、应力-时间、伸长-时间、应变-时间。

       曲线对比：同组试验的曲线可以多种颜色迭加对比。

       局部放大试验：曲线上的任意段可进行区域放大分析。

       数据分析：在曲线图上的试验数据可随意选取分析。

       报告选择：可按用户需求选择不同的报告格式，可用EXCEL或Word。直接查看报告或取部分打印。

       试样选定：一组试样结果可选定有效试验，并可连续测试。

       自动存储：试验条件、测试结果、测试曲线和数据可自动存储，随时调用。

       断裂停车：试样拉断瞬间能停车或返回初始位置。

       自动保护：有自动过负荷、过流、过压、欠压、限位保护。

       自动返回：移动横梁可设定不同速度，能准确的自动返回到试验初始位置。

       控制功能：具有恒速控制方式。

       打印：能对试验数据处理、存储、打印、绘制曲线，并打印完美报告单，也可集中或分开打印。

       自动校准：对负荷、伸长可用电标定值自动标定。

       清零：可对负荷、变形、位移测量随时进行手动或自动清零。
