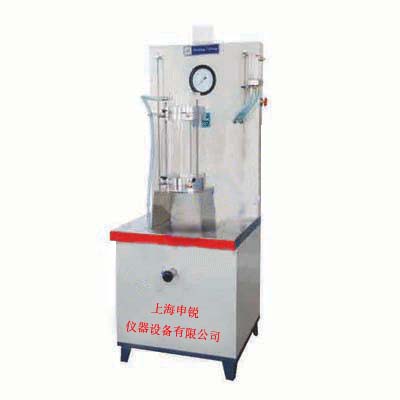

DTS-06型塑料排水板通水量测定仪

DTS-06型塑料排水板通水量测定仪
产品说明

一、产品简介

       塑料排水板是一种常用的带状排水材料,其截面宽度为10cm,厚度为5mm左右,其质量指标主要为复合体及滤膜的抗拉强度和纵向通水量。

       塑料排水板通水量测试仪是测试纵向通水量的专门测试仪器。

二、测试标准及技术要求

       测试标准:塑料排水板质量检验标准JTJ/T257-96

       技术要求:排水板的有效测试长度为40cm,排水板用乳胶膜包裹,乳胶膜厚不超过0.3mm,350KPa侧压力通过乳胶膜传递给排水板,水头差20cm。

       通水量为单位水力梯度时排水板的单位时间流量。测试时水力梯度采用0.5,通水量以时间间隔6h以上的二次测试通水量差值小于2%为稳定条件,并以此作为排水板的通水量测试值。通水量的测试数量一般采用2条,以2条排水板的通水量测试值的平均作为该排水板的通水量值。通水量的计算公式如下:
Q= w
ti
式中:Q—通水量,cm3/s;
      W—在t时段内通过排水板(带)的水量,cm3;
       t—通水量W所经历的时间,S;
       i—水力梯度,设定i为0.5。

仪器的组成:

       塑料排水板通水量测试仪,它由不锈钢制成,分7个组成部分:加压容器、进水平衡水箱、溢流平衡水箱、电动加压泵、循环泵、记时仪表、控压仪表组成。

       加压容器由Φ130、厚2mm的不锈钢圆筒与Φ200、厚10mm的法兰盘焊接而成,有效长度为40cm。法兰盘的中间开椭圆孔,孔口尺寸为120mm×15mm,与孔口底边齐平设置带孔眼的不锈钢承载板。加压容器上布置压力表、排水口(带阀门)、加压口(带阀门)。

       进水平衡水箱高30cm,通过150mm×40mm的水平连接段与法兰盘焊接成整体。法兰盘的开孔同压力容器的法兰盘一致。在水箱高10cm处设置进水。水箱内设置一道高25cm(以水箱的底面为基点)的溢流档板,进水平衡水箱的外侧设置溢水口1。

       溢流平衡水箱高为7cm,通过150mm×40mm的水平连接段与法兰盘焊接成整体。法兰盘的开孔同压力容器的法兰盘一致。水箱内设置一道高5cm(以水箱的底面为基点)的的溢流档板,进水平衡水箱的外侧设置溢水口2。

       配件1:橡胶垫4块,厚1cm,尺寸为150mm×40mm,中间开孔,尺寸为110mm×10mm。

       配件2:乳胶套10只,厚0.25mm,尺寸为500mm×100mm。

试验操作

1) 安装试样:

       将塑料排水板载成约48cm长的试样,两头的滤膜各除去1cm,将排水板芯带的4只角剪成45°倒角,并小心地装入管状乳胶膜内。
       把排水板连同乳胶膜一道通过压力容器的孔口送入容器,沿承托板从另一孔口送出,使法兰盘两端的外露长度为4cm左右。
       用橡胶垫分别套住排水板的出露部分,使橡胶垫分别套住排水板的剩余出露部分,使乳胶膜的翻转部分被夹在橡胶垫之间。排水板的滤膜应超出橡胶垫。
       通过4颗螺杆分别将进水平衡水箱和溢流平衡水箱固定在压力容器上,均匀拧紧螺丝。

2)加压

       打开加压容器的排水口和加压口阀门,用橡胶管将排水口与水龙头连接,通过排水口进水,至加压口有水流出时关闭排水口。
通过试压泵加压至350KPa,自动停机。

3)通水

       启动循环泵通过进水口给进水平衡水箱注水,使溢流平衡水箱的溢水口2中有水流出,持续一段时间,以使排水板中的空气排除和滤膜充分湿润。之后可关闭进水口,等待压力稳定。
       由于排水板的变形,压力会有所降低,此时应随时补压,直至压力稳定。该过程所需时间与排水板的芯带强度和滤膜强度有关,大致需要0.5—2小时。

 4)测量通水量

       打开进水口,使溢水口1和溢水口2有水排出,此时排水板两头的水位差正好为20cm,水力梯度为0.5,检查压力是否为350kPa。一切都符合要求后,可用量筒在溢水口2处测量通水量,并测水温。6小时后重复测通水量,当而者的相对误差小于2%时,以后者的通水量作为该排水板的通水量测试值。
       每组排水板的测试数量为2条,以2条排水板的平均值作为该组排水板的通水量值。

 5)试验数据对设备的验证

       为验证该设备的性能,在同一卷排水板的不同部位取3条试样进行通水量测试,根据测试结果验证设备的稳定性。需要指出的是,3条排水板的通水量本身也有差异,因此,测试结果仅能定性反应设备的性能。

       3条排水板的通水量测试结果分别为50.4 cm3/s、53.0 cm3/s、51.7 cm3/s,平均值为51.7 cm3/s。

       测试结果与平均值的最大相对误差为2.5%,说明测试仪的稳定性能非常好。
