一、设备简介：

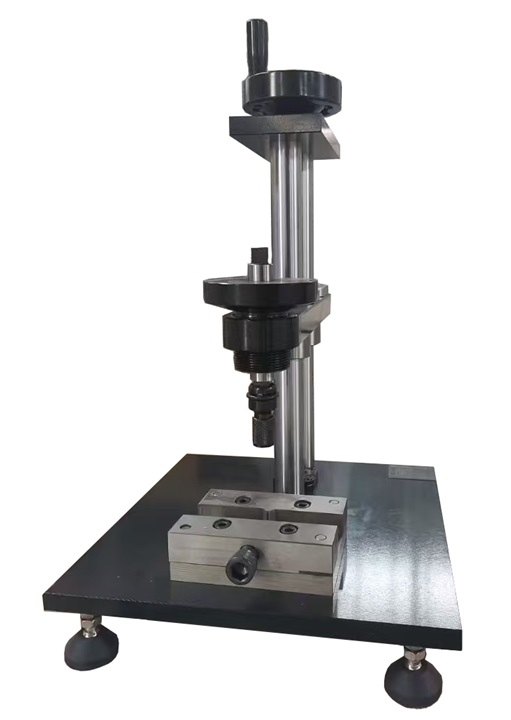

       扭矩测试仪用于测试螺丝/螺栓的耐扭断力。本机将产品所受到轴向扭转力与反作用力，常用扭力扳手来计量。本机可对产品进行转力测、锁动测试、锁动扭力测试等多种测试方式。

符合标准：GBT3098.13-1996《紧固件机械性能  螺栓与螺钉的扭矩试验和破坏扭矩  公称直径1-10mm》

二、设备使用：

       1、将设备底座锁于台面上（四角有螺丝孔位）固定住；
       2、将扭力治具（依测试螺丝牙距选择）装入虎钳中，再将所要测试的螺丝轻轻旋入2-3个牙，后将扭力台底座上的中心刻线与治具2上的中心对齐，用夹紧手柄旋转将其治具固定住（如果锁不紧的话，测试时可能不会扭断，只会滑牙）；
       3、将螺丝批头转接部装入高度调整盘下端转接套筒内，选择和测试螺丝头相配的起子头，並装入起子头转接部；
       4、用高度调整盘调节高度至***点（将起子头装入螺丝头内）；
       5、将扭力扳手装入高度调整盘上端，用力均匀旋转直到螺丝断掉为止；或者直到扭到螺丝所设计的可承受的扭力，如果螺丝没断，则此螺丝OK！如果断了，则此螺丝不OK！；
       6、读数（扭力扳手PEAK针位置即为测试值）；


三、测试产品：

  A类：铁螺丝与铁螺帽（螺孔）之固定，如：
    ※ 箱体各组件之组合
    ※ 接地螺丝、螺帽之固定
    ※ PCB固定于箱底

  B类：铁螺丝、铜螺帽（螺孔及铝合金材料螺孔）之螺定，如：
    ※ 电晶体或线材端子固定于铝散热片上
    ※ 吕散热片固定于PCB上
    ※ 大电容或电晶体端子（TERMINAL）之固定螺丝
    ※ RS-232六角铜柱之固定

  C类  铁螺丝（自攻）锁于塑胶孔
    ※ 塑胶面板固定于箱底
    ※ PCB固定于塑胶面板上

  D类：铁螺丝（自攻）锁于板厚1.0之抽牙孔
   ※ M3抽牙也为φ2.8（+0，-0.05）
   ※ M4抽牙孔为φ3.65（+0.05，-0）

E类  铁螺丝（自攻锁于板厚1.2之抽牙孔，抽牙孔尺。

附：主机              1台

夹具              2套

内六角            1把

转换接头          1个

套筒（随机）      3个

批头（随机）      2支
