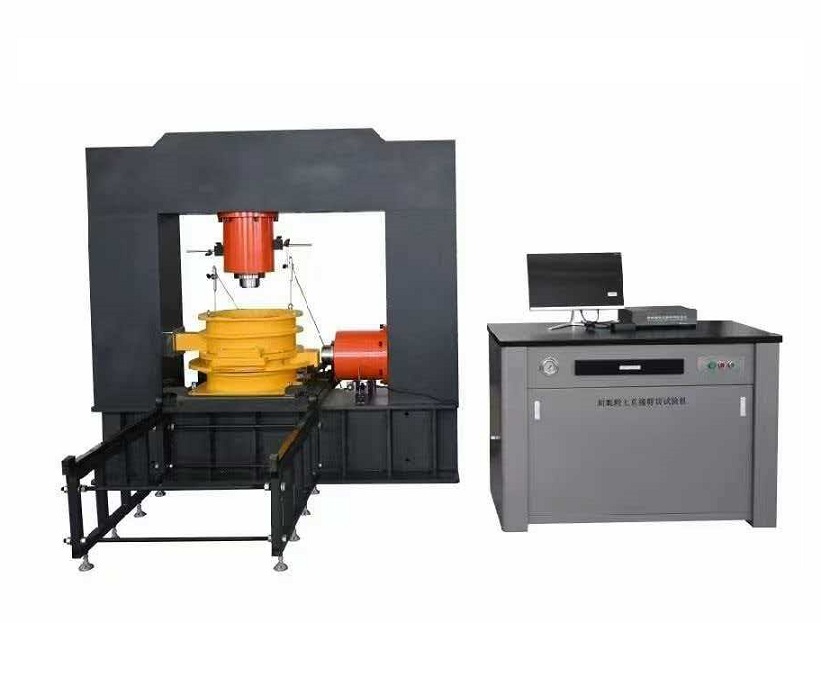

粗粒土直剪压缩试验机,是根据中华人民共和国水利部发布的SL237-1999《土工试验规程》中SL237-059-1999粗颗粒土直接剪切试验的规定研制。用于测定粒径为80mm的粗颗粒土的抗剪强度和变形与时间关系的专用设备。该设备可同时直剪试验和压缩试验,互不干预数据。
粗粒土直剪压缩试验机采用框架式,上下两层圆形剪切盒,开缝高度可调。轴向荷载及水平推力均用荷载传感器测定,垂直沉降量及水平剪切位移量采用电阻尺测定。所有液压操作及控制阀门均集中安放于操作控制屏上。采集系统配套我公司自动数据采集系统,完成自动数据采集。
本仪器主要由三部分组成:测控系统、加载系统、附件(含两层圆形剪切盒、可移动垫板、电动升降移动架等)。
技术参数:
直剪仪加载架
|
框架式
|
试样尺寸
|
Φ504.6*400mm(面积2000cm2)
|
最D垂直载荷
|
700kN
|
最D水平推力
|
700kN
|
载荷精度
|
0.5%
|
最D垂直行程
|
125mm
|
最D水平行程
|
125mm
|
垂直位移传感器
|
0-100mm
|
水平位移传感器
|
0-100mm
|
位移精度
|
0.05mm
|
垂直水平稳压误差
|
±0.5%F.S
|
垂直、水平油缸活塞面积
|
490.6cm2(直径250mm)
|
主机尺寸
|
(长宽高)2540*800*2170mm
|
主控柜尺寸
|
(长宽高)1660*1150*1680m
|
整机安装面积
|
10m2
|
主机重量
|
3.5T
|
整机功率
|
4KW
|
标配伺服泵油源
|
水平剪切速度1-10mm/min
|
(选配)数控计量油源
|
水平剪切速度0.001-5mm/min
|
饱和方式
|
水头饱和法/真空饱和法
|
性能和特点
1、 仪器测控系统核心控制系统采用高速32位ARM微控制器,内置实时操作系统,超高速的采样以及运算能力保证试验过程中各项数据的精准采集及显示。
2、 测控系统操作界面采用了集成了触控的工业平板电脑,试验测控软件功能齐全,满足规范所需的数据显示和自动试验功能,具有完善的记录,报表展示功能。
3、 轴向加载系统由交流伺服油源驱动,剪切速率更稳定,带有大环反馈系统的恒压比例阀控制。稳压状态无噪音。
4、 可选配数控计量油源(剪切速度可降低至0.001-5mm/min)。
5、 自带试模移动导轨和定位装置,标配试模提升装置(可水平移动的微型吊车)。
6、 可选装其他尺寸的试模套件。
7、 一机可完成固结,固结直剪等试验。
8、 独立的伺服测控柜,带有独立的10寸触摸屏和19寸工业嵌入式工业平板电脑。
9、 自主研发的粗粒土力学系列PC版试验软件,可完成试验,绘图,数值分析,报表等功能。
|
