一、设备概述

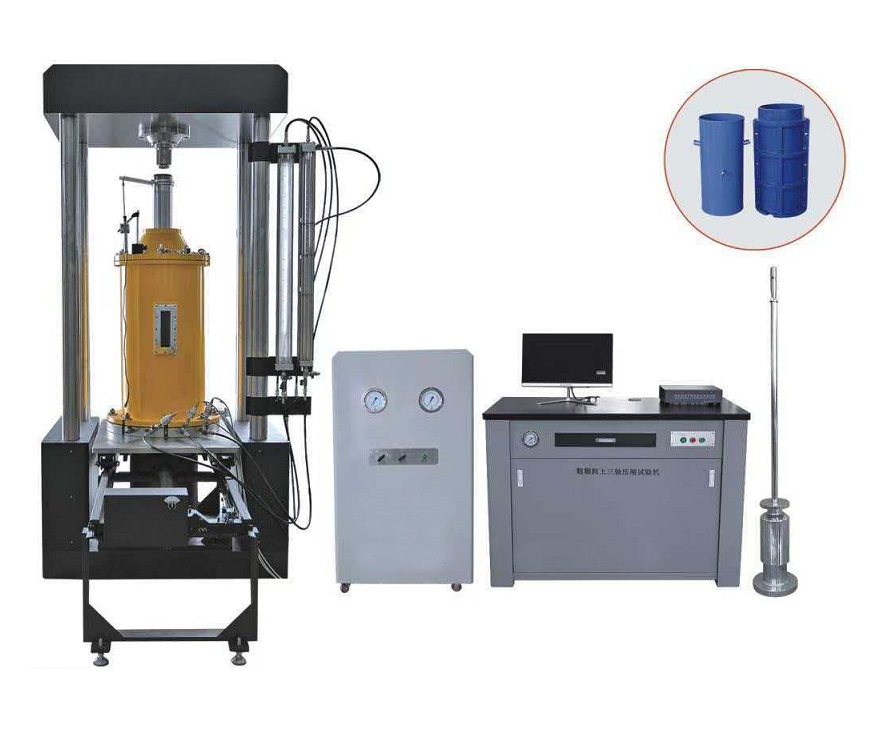

SDSS-30型粗粒土三轴剪切试验机根据GB/T50123-129《土工试验方法标准》设计制造，各项性能参数完全符合相关规范要求。 本试验机用于测定土样在等应变加荷方式下土体的抗剪强度、变形和孔隙水压力等功能。该系统可以进行不固结不排水试验（UU）、固结不排水试验（CU）固结排水试验（CD）等。

1.1主要技术参数及规格

1.试样尺寸：∅300*600（mm）

2.轴向荷载：0-1500KN

3.工作台行程：0-300mm

4.剪切速率：0.6-6mm/min

5.周围压力：0-3Mpa

6.反压力：0-3Mpa

7.孔隙压力：0-3Mpa

8.电源：220V,50HZ

9.功率：2KW

10.主机外形尺寸：（1300*1000*2800）mm

11.主机重量：5.8T

1.2性能及特点

1.仪器测控系统核心控制系统采用高速32位ARM微控制器，超高速的采样以及运算能力保证试验过程各项数据的精准采集及显示。

2.测控系统操作界面采用了集成了触控的工业平板电脑，试验测控软件功能齐全，满足规范所需的数据显示和自动试验功能，具有完善的记录，报表展示功能。

3.轴向加载系统由交流伺服油源驱动，剪切速率更稳定，带有大环境反馈系统的恒压比例阀控制。

4.整个系统无需外界空气压缩机等任何压力源，自身实现液压控制，围压产生和控制，性能稳定，满足各种三轴试验的需求。

5.压力室安装加载装置上时，配备了电动升降移动架和压力室进出电动装置，大大提高了工作效率。

1.3试验机主要工作原理

1.三轴试验时，将制备好的试样用橡胶膜包裹好，放入压力室，然后根据试验要求通过围压系统和反压系统进行加压控制，加载系统的工作台以要求的剪切速率上升剪切，直至土样破坏。试验过程中，通过压力传感器和0-150mm的位移传感器获得相关试验数据，用于后期数据处理。

2.围压、反压的控制方式是以水为介质，通过调压筒的活塞前进或后退对水压缩获得所需的压力。

3.试验中，土样的体积变化由体变管或量水管测量。

二、试验机的组成

试验机拆箱后，按照说明书的装箱单清点测控柜、加载系统、压力室、击实锤以及其它所有附件是否齐全，如有问题清及时与经销商或者本公司售后联系。

1.轴向加压系统

1.将加载装置于平整、坚实的地基上，使压力室进出装置导轨与地面平行。加载装置不下沉，提供电动升降移动架。）

2.邮箱内需要加186L液压油，液压油规格，当环境温度＜25℃时，用N46#。

3.安装上三个压力室进出装置的支架，并把两个导轨安装到支架上面。

4.把进出装置安装到导轨上面。

5.压力室的装卸需要通过电动升降移动架把压力室吊到压力室进出装置上面，使压力室底部的止口与压力室进出装置的止口相吻合。

6.操作电脑上的按键使其自动进到加载装置的中心位置。

7.实验做完后卸掉压力室其过程反之。
