产品简介：

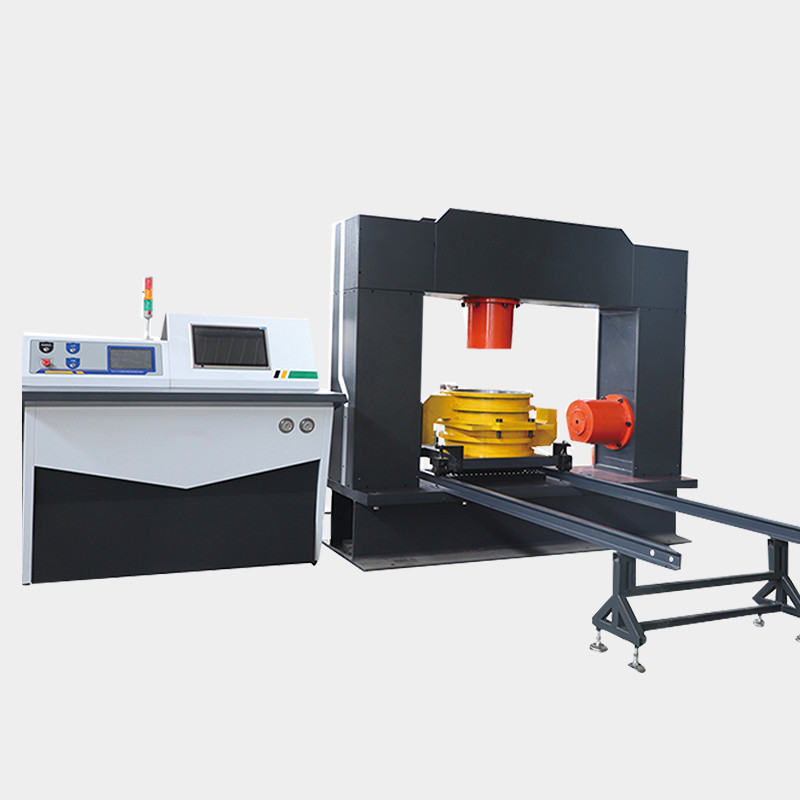

SRZJ-50型粗粒土直剪、压缩试验机，是根据水利部发布的SL237-1999《土工试验规程》中SL237-059-1999粗颗粒土直接剪切试验和SL237-58-1999粗颗粒土固结试验的规定研制的。它适用于测定zui大粒径为80mm的粗粒土的抗剪强度和固结变形量，据此求得抗剪强度与压力的关系。本机采用龙门式框架，两层圆形剪切盒，开缝高度可调；压缩容器采用浮环式结构。轴向荷载及水平荷载均用传感器测定，垂直沉降量及水平剪切位移量采用位移传感器测定。所有液压操作及控制阀门均集中安放于操作控制屏上。采集系统配套我公司自动数据采集系统，完成自动数据采集。
产品特点：
1、伺服泵、比例阀数字阀串联控制，稳压状态无噪音。
2、可选配数控计量油源（剪切速度可降低至0.001-5mm/min）。
3、自带试模移动导轨和定位装置，标配试模提升装置可水平移动的微型吊车。
4、可选装其他尺寸的试模套件、多种试模兼容。
5、可完成固结，固结直剪等试验,，一机多用。
6、独立伺服测控柜，带有独立的10寸触摸屏和19寸工业嵌入式平板电脑。
7、自主研发的粗粒土力学系列PC版试验软件，可完成试验、绘图、数值分析、报表等功能。
技术参数：
1、直剪仪加载架：框架式
2、试样尺寸：Φ504.6*400mm（面积2000c㎡）
3、zui大垂直载荷：700kN
4、zui大水平推力：700kN
5、载荷jing度：0.5%
6、zui大垂直行程：125mm
7、zui大水平行程：125mm
8、垂直位移传感器：0-100mm
9、水平位移传感器：0-100mm
10、位移jing度：0.05mm
11、垂直水平稳压误差：±0.5%F.S
12、垂直、水平油缸活塞面积：490.6c㎡（直径250mm）
13、主机尺寸：（长宽高）2540×800×2170mm
14、主控柜尺寸：（长宽高）1660×1150×1680mm
15、整机安装面积：10㎡
16、整机重量：5T
17、整机功率：4kW
18、标配伺服泵油源：水平剪切速度1-10mm/min
19、选配数控计量油源：水平剪切速度0.001-5mm/min
20、饱和方式：水头饱和法/真空饱和法
|
