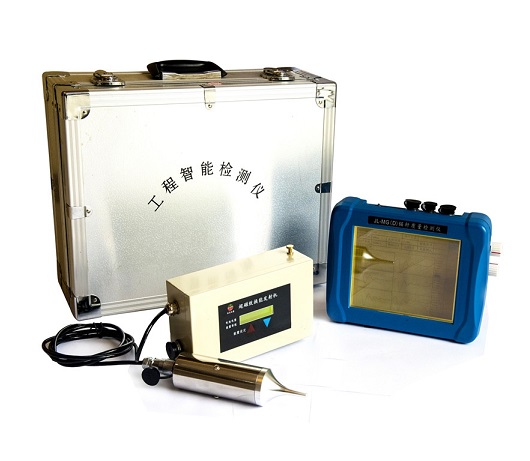

JL-MG(D)锚杆质量检测仪由发射震源、检波器、主机和分析处理软件组成。发射震源产生的弹性波，沿着锚杆传播并向锚杆周围辐射能量，检波器检测到反射回波，并由检测仪对信号进行分析与存储。反射信号的能量强度和到达时间取决于锚杆周围或端部的灌浆状况。通过对信号进行处理和分析，可以确定锚杆长度以及灌浆的整体质量。

应用范围：

     1、新近安装锚杆的质量检测（锚杆长度、灌浆密实度和锚固缺陷位置）；

     2、长期运行锚杆的状态检测；

     3、锚固工艺的快速选取：对不同锚固方法锚固的锚杆进行快速测试，可以对比评价其灌浆质量，选择最合适的锚固工艺。

主要特色

     1、采样精度高：仪器AD采样精度为24位，采样率为800kHz，长度精度可达到8mm；

     2、功耗低，连续工作时间长：仪器工作电压仅6V，功耗0.8W，电池充电一次可以使用30小时；

     3、储量大：可存储2.4万条实测数据；

     4、对比性好：采样重复性好，大屏幕显示，同时显示三条曲线；

     5、便携性好：主机尺寸230mm×180mm×65mm，2.0kg，可单人工作；

     6、界面美观完好：仪器中文界面，输入简单快捷；

     7、分析软件功能强大：能智能建立锚杆锚固模型及相应分析参数，有多种辅助分析功能，如：数字滤波、频谱分析、积分、微分及相位分析和反射波自动提取功能（依据军事雷达信息捕作理论）；

     8、直接将检测结果导入到EXCEL数表，打印检测结果图表；

     9、结果报告输出模式和内容可根据需要定制，灵活方便。

  主要参数：

     1、可测锚杆长度：1m～18m；

     2、 幅值测量级线性：±0.3dB/6dB；

     3、声时长度不确定度：＜1.0%(锚杆长度大于1m)；

     4、固态电子盘容量：4G；

     5、 A/D采样精度24位，浮点放大，采样率1000kHz；

     6、液晶显示：8寸全反，显示精度640×480像素；

     7、光电旋钮操作控制；

     8、电池容量：充电4小时，可连续工作30小时，带背光工作6小时；

     9、激发震源：可配冲击震源、大功率超磁声波发射震源和手锤等；
