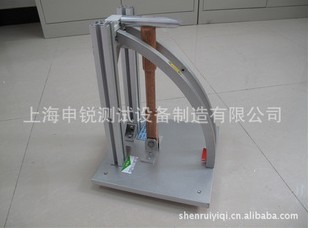

SR-1型锤击试验装置是利用锤头自由跌落击打试样来测试镀锌层附着性能质量进行评价。

       符合标准：GB/T 2694-2018《输电线路铁塔制造技术条件》附录B-热浸镀锌层附着性试验-落锤试验方法；

                         JT/T 374-1998《隔离栅技术条件》热浸镀锌层附着性试验方法；

                         JT/T 281-2007《公路波形梁钢护栏》附录C-热浸镀锌层附着性试验方法；

                         GB/T 2694.1-2011《隔离栅》附录B-镀锌（锌铝合金）层附着性试验方法。

       本产品是公路交通工程及铁塔类似生产厂家和质检部门进行产品质量检测和控制钢构件镀锌层附着性能测试的专用仪器。

一、技术参数：

     1、锤头采用45号钢，质量为(210±1)g，表面镀铬。

     2、锤刃硬度(肖氏)不低于40HS。

     3、锤柄采用橡木，质量为(70±1)g。

     4、锤头中心线至底座面垂直高度：300mm±1mm

     5、底座采用Q235钢，尺寸为：250mm*250mm*15mm

     6、重量偏差：±1g，几何尺寸偏差：±1mm。

二、产品特征：

       锤头表面应光滑、平整、无毛刺。

       锤头与锤柄结合应牢固；底座与锤柄之间颖活动灵活。

三、使用：

       试件置于水平，调整试样，使打击点距试样边、角、端部不小于10mm，锤头面向台架中心，锤柄与底座平面垂直后自由落下，以4mm的间隔平行打击5点。检查镀锌层表面状态是否符合标准要求，打击处不得重复打击。
