产品介绍

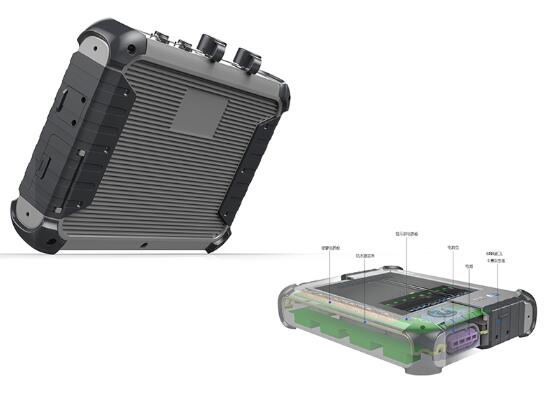

该系统由基于Android系统开发的雷达主机、无缝兼容最新高重频天线系列，具备功能强大的采集和事后处理软件组成，可广泛应用于工程检测和地质勘察等领域。LTD探地雷达由一体化主机、天线及相关配件组成。针对探地雷达所用的高频电磁脉冲而言，通常工程检测和勘探中所遇到的介质都是以位移电流为主的低损耗介质。雷达工作时，向地下介质发射高频电磁脉冲（几十兆赫至上千兆赫），电磁脉冲遇到不同电性介质的分界面时即产生反射或散射，探地雷达接收并记录这些信号，再通过进一步的信号处理和解释即可了解地下介质的情况。
主要特点
1) Android智能操作系统
2) 全中文操作界面；
3) 10.4寸大屏显示；
4) 支持128G大容量SD卡；
5) 全金属外壳，坚固耐用；
6) 高亮按键背景灯；
7) 支持高扫描速度和高扫描点数，提高探测速度同时，保证采样精度；
8) 最小时间采样间隔可达到5ps，满足面层测厚精度要求；
9) 独立式多通道设计，保证每通道采集的速度和精度满足公路检测需求；
10) 新型天线的探测速度提高一倍，信噪比指标提高30%，结构设计更加实用、美观；
11) 第三代综合控制电缆，轻便耐用；
12) 现场具备连续、点测或测距轮控制等测量方式，实时二维图像显示；
13) 事后处理软件提供数据处理、目标判读、统计等功能，可实现二维或三维成像显示；
14) 随仪器为用户提供仪器操作和数据处理解释的多媒体演示和典型工程探测图谱，提供从理论到检测、从室内到野外的全方位培训，使用户很快成为行家里手。
技术指标
1、探地雷达配套天线的种类及技术指标
LTD探地雷达天线有地面耦合屏蔽型、空气耦合喇叭型和非屏蔽型（平板式）等三种类型：
屏蔽型天线主要用于中等深度和浅表层目标探测（公路面积层厚度检测、地下管线查找、路基缺陷探测等），有GC100MHz、GC270MHz、GC400MHz、GC900MHz、GC1500 MHz等五种型号；
喇叭形天线主要用于公路面基层厚度快速检测，有AL1000MHz、AL1500MHz、AL2000MHz和AL2500MHz四种型号；
平板天线主要用于野外深层目标探测（公路施工前的地质勘察、隧道超前预报、冻土层探测等领域），有HP50MHz、HP100MHz、HP200MHz等三种型号。
LTD探地雷达主机和配套天线指标
|
设备名称
|
尺寸
(cm)
|
重量
（kg）
|
探测深度
(m)
|
厚度/深度检测误差
|
偏移距
(cm)
|
发射幅度
（V）
|
应用范围
|
|
LTD-2600
|
34*26.8*7
|
3.5
|
|
|
|
|
主控系统
|
|
AL2500MHz
|
43*23.5*46.5
|
4.0
|
0.02~0.2
|
<3%
|
24
|
20
|
喇叭天线主要用于公路面基层厚度检测
|
|
AL2000MHz
|
43*23.5*46.5
|
4.0
|
0.02~0.3
|
<3%
|
24
|
20
|
|
AL1500MHz
|
43*23.5*46.5
|
4.0
|
0.03~0.5
|
<4%
|
24
|
30
|
|
AL1000MHz
|
43*23.5*46.5
|
4.0
|
0.05~0.6
|
<5%
|
24
|
30
|
|
GC1500MHz
|
22*12*13.5
|
1.1
|
0.03~0.5
|
<4%
|
6
|
40
|
屏蔽天线主要用于中、浅层目标探测和定位
|
|
GC900 MHz
|
29.5*21.5*16.5
|
1.9
|
0.05~1.0
|
<6%
|
13
|
60
|
|
GC400 MHz
|
32*32*21
|
3.8
|
0.10~3.0
|
<10%
|
16
|
80
|
|
GC270 MHz
|
45*45*24
|
8.5
|
0.15~5.0
|
<10%
|
24
|
100
|
|
HP200 MHz
|
45*12
|
7.5
|
0.15~8
|
<15%
|
~45
|
600
|
低频天线主要用于深层目标探测
|
|
GC100 MHz
|
82*75*29
|
22
|
0.15~25
|
<20%
|
~90
|
800
|
|
HP50 MHz
|
180*12
|
12
|
0.2~30
|
<20%
|
~180
|
1000
|
说明：
收发天线系统的频率越低，其探测深度越深，但分辨率越低；频率越高，对目标的分辨能力越高，但探测深度较浅。用户可根据需要，选择一套或多套收发天线配置；
各种收发天线系统的探测深度随土壤环境的不同而有所变化；
所有天线均可在连续、人工点测或测距轮控制方式下工作。
|
