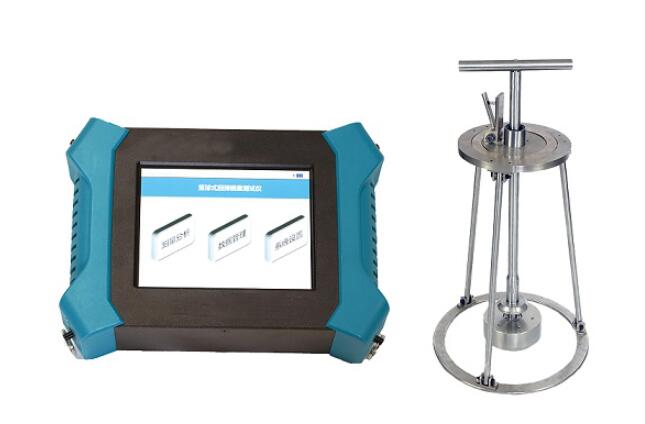

SFB-RMT 落球式回弹模量测试仪
SFB-RMT 落球式回弹模量测试仪

一.产品描述

1.1产品概要

       本仪器针对公路、铁路、水利、机场、桥梁、建筑等工程领域开发,可有效应用于设计、施工等各个阶段; 该设备可快速测试岩土材料的变形、回弹模量;可测算岩土强度指标、地基系数K30、CBR、弯沉值、干密度及压实度等指标。

       同时,供数据库管理服务,能与BIM系统对接,实现检测结果模型可视化;与数据库联动,可进行检测结果云端AI(人工智能)分析。

1.2测试对象

       粘土、粉土、砂土、砂砾石及水泥稳定土等各种岩土材料

1.3符合标准

       JTG 3450-2019《公路路基路面现场测试规程》

二.仪器参数

     1.  ★提供数据库管理服务,能与BIM系统对接,实现检测结果模型可视化;与数据库联动,可进行检测结果云端AI(人工智能)分析

     2.  ★操作系统:windows

     3.  ★波形噪声和信号处理技术:移动平滑、BPF、EMD、积算处理、平均处理

     4.  ★变形指标测试测试方法:基于Hertz冲击理论

     5.  ★通道数:2通道(采用VMC技术可扩展至多通道),触发通道和接收通道可互换

     6.  数据采集:支持触控、无线双操控模式;支持单次、连续双模式采样

     7.  平台:超薄平台

     8.  最适工作温度:0~45℃

     9.  采样精度: 24位

   10.  最大采集频率:500KHz,可调

   11.  最大采集点数:20000个,可调

   12.  可显示最大/最小电压:10V/0.0001V

   13.  显示:液晶显示1280*800

   14.  结果数据统计处理:等价值计算、单纯平均、偏差以及异常数据的剔除

   15.  变形指标测试内容:压缩模量、回弹模量

   16.  最大测试深度:0.3m

   17.  位置信息:支持GPS定位

三.仪器特点

      1.功能强大:一机多能,测试内容丰富;满足各种现行施工设计规范;

      2.性能可靠:完善的理论体系;精度高、重复性好;标准程序化操作,全自动解析,无人为干扰;统计处理,更科学直观;

      3.操作简单:无需系统培训;无需重型机械;

      4.快速便捷:测试前无需平整地面;每分钟5-6测点;较诸传统方法,效率提高数百倍;

      5.适用范围广,不受施工场地制约;

      6.操作作简便:触摸屏与遥控操作双重选择,也可一人测试,效率高。

四.产品配置

落球式回弹模量测试仪SFB-RMT

序号

部件名称

规格型号

数量

备注

一、仪器主体

1

仪器主机



1台



2

仪器主机箱



1个



二、落球系统

1

法兰把手

1.1 m

1个



2

球冠

19.1±0.2 kg

1个



3

落球架



1套



4

加速度传感器

S21C

1个



工具



1套



遥控笔

无线采集

1套



软件系统



1套



附件



1套



备品



1套
