一、概述
混凝土抗折装置又称混凝土抗折夹具、抗劈裂夹具、新抗压夹具、混凝土抗折试验混凝土抗折装置即抗折夹具，它与万能机配合是混凝土试验中必不可少的一种试验机具。专供实验机测定水泥混凝土抗折强度、劈裂抗拉强度。
二、主要技术参数
1、试件支座与加荷头直径范围：20～40
2、试件支座与加荷头长度：不小于b+10 mm
3、适用混凝土试件：标准150×150×600（或550 mm）
4、非标准：100×100×400 mm
三、结构

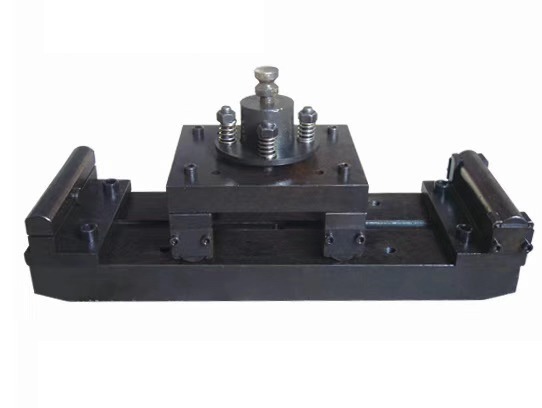

本夹具主要由下夹具座、上夹具座、标准夹辊、抗劈裂夹具上下压条等组成。下夹具座通过定位销、垫圈固定在压力机活塞上，上夹具座通过上支、菱形销及压力机上的定位销和两内六角螺钉固定在压力机横梁上
四、使用与维护
做抗折实验时，按以下步骤安装：
1、拧松压力机横梁上两个内六角螺钉，拆下上压力板，定位销留在横梁上，装上菱形销及上支座，用两内六角螺钉固定紧。
2、拆下压力机上下压板、凹球座、防尘罩，换上本套下夹具，垫圈套在活塞上，销上定位销，装上下夹具座，防尘罩用原机上的箍圈固定在油缸外侧。将两个导向柱，调整好距离，用螺母锁紧。
3、抗折试验可对100×100×450mm、150×150×550mm两种试块进行试验，当试验100×100×450mm试块时，将下夹具座上左标准辊及辊座、右标准辊及靠销移至内侧相应位置（辊间距为300mm），将上夹具座上左右标准辊、弹簧、弹簧上下吊钩移至内侧相应位置（辊间距为100mm），然后固定好，即可试验。
4、做150×150×550mm试块试验，将下夹具座上左标准辊及辊座、右标准辊及靠销移至内侧相应位置（辊间距为450mm），将上夹具座上左右标准辊、弹簧、弹簧上下吊钩移至内侧相应位置（辊间距为150mm），然后固定好，即可试验。
5、做劈裂抗拉试验时，将上夹具座上的左右标准辊及辊柱取下，装上上夹具条，用螺钉固定好，即可试验。
