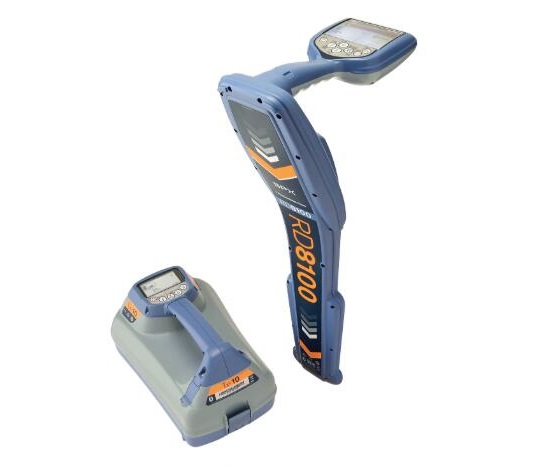

RD8100金属管线探测仪 管线深度定位仪
RD8100金属管线探测仪 管线深度定位仪

      英国雷迪RD8100(原RD8000)地下金属管线探测仪,管线仪,探管仪,替代RD8000,新增了4Hz的定位频率,使一些电信和路灯的双绞线容易被探测到,探测的距离远,定位快,测量数据准确,重复性好!

产品介绍

       全新RD8100定位仪是英国雷的产品系列,沿承本公司定位仪产品的一贯性能,品质耐用性而倾力制造。RD8100另外配置5根定位天线,用户可以根据当前工作需要,选择定位模式和水平。内置GPS和使用记录选项能够自动生成数据,可用于客户工作报告或质量,以推动完善佳作业实践。

性能特点

1、五天线设计:

       RD8100PXL采用五根天线设计,可根据具体工作选择不同的定位模式以实现定位,使客户在测试环境下可以达到测试的条件。

2、4kHz定位频率和4kHz电流方向:

       在RD8100上新增了4Hz的定位频率,使一些电信和路灯的双绞线容易被探测到,探测的距离远。在管线密集区域适用,如果配合4kHz的CD电流方向探测,探测的精度将得到保障。

3、新的Peak+峰值加探测模式:

       与以往的管线仪不同,RD8100PXL除了依旧保留了原来的四种探测模式外,还增加了峰值加模式。所谓“峰值加”模式,即在峰值模式下结合了引导模式或者谷值模式,使在几条并行的管线间容易识别峰值,避免漏掉一些比较弱的峰值信号。

 undefined


4、电流数值同时显示:

       RD8100PXL能够同时显示当前位置的管道和电流数值信息,使客户能够方便地对照和电流的大小,避 免两者数据间的频繁的切换。

5、加强的iLOC™(无线连接):

       iLOC™是接收机和发射机之间的蓝牙连接,它大量节省了操作人员的工作时间,操作人员的工作强度。操作人员可使用iLOC™的功能遥控发射机,从而节省来回行走时间,可以将多的时间用来探测。iLOC™的操作距离远可达450米。

6、ECERT™远程校准系统:

       ECERT™提供了远程校准的系统平台,使用RDManager™电脑软件可以通过互联网对RD8100进行远程校准,无论在哪里都可以方便地对仪器校准而不影响客户使用。

7、动态过载保护:

       该功能使RD8100能在其他管线仪无法正常探测的区域进行测量。在强电干扰的环境中,RD8100可自动过滤干扰信号,因而,在电站和铁路高压电网下,RD8100也能正常工作。

8、StrikeAlert™(穿透报警)和被动避开扫描:

       一旦发现浅埋电缆,便发出警报,避免事故的发生。同时用电力和无线电模式短时间扫测地下管道和线缆。原声可区别电力和无线电信号的存在。

9、罗盘和CD (电流方向)功能:

       罗盘可以指出目标管道和线缆的方向。使用罗盘进行追踪,并正确摆放接收机,以获取准确深度。电流方向箭头可准确识别多条平行电缆中目标电缆,能短时间内查找和识别目标电缆。

10、可内置GPS功能:

       RD8100使用了硬件设计,客户可以选择内置GPS的功能,在探测管线的同时保存当前位置的GPS坐标信息,能够存储1000个测绘信息,结合用户日志的功能可以方便管理客户的探测路线,可以导出KML格式的文件。



技术指标:

1、接收机技术参数

       工作频率:包括577Hz512Hz640Hz870Hz940Hz8kHz33kHz65kHz83kHz131kHz200kHz等十三个主动频率,电力和无线电频率两个被动频率。512Hz640Hz8kHz33kHz四个探头频率。

       测深范围:管线≤ 6米,探头≤15

       测深精度:管线± 5% 公差(深度0.13米),探头± 5% 公差(深度0.17米)

       定位精度:± 5%



2、发射机技术参数

       发射频率:15个,范围200Hz  200kHz,与接收机频率相匹配,感应频率8

       故障查找:可检测短路至不大于2兆欧间的对地绝缘故障

       输出功率:小于等于10瓦,具有瞬间过压保护功能,最高输出电压90

       万用表功能:可测量输出电压、线路电压、线路电流、阻抗和功率

       *RD8100PXL探测深度可以超过6米,但精确度降低。



RD8100PXL标准配置:

       RD8100PXL接收机一台,TX-10发射机一台(10瓦),红黑直连线一根,接地延长线一根,接地棒一个,磁吸一个,拉杆式仪器包一个,说明书一份。



常用选配件:

       RD7100/RD8100发射机专用锂电池套件:9800mAh超大容量锂电池,用于Tx-10发射机稳定供电。一次性充电可以正常工作五天以上,可反复充电1000次以上,绿色环保,重量轻,使用方便。

       RD7100/RD8100发射机夹钳:安全施加信号于带电电缆。4英寸,8.5英寸(用于粗的管道和电缆)可选。

       RD7100/RD8100接收机夹钳:连接在接收机上,用于管沟中多根带电电缆的识别。4英寸可选。

       RD7100/RD8100听诊器:连接在接收机上,用于在电缆密集区域内识别某条带电电缆,精度和安全性高于接收机夹钳。

       推杆:用于推动非金属管道中的发射探头。

       RD7100/RD8100发射探头系列:用于定位非金属管道和管槽。

       RD7100/RD8100A字架:定位电缆外护套对地绝缘故障(仅配合RD8100PDLRD8100PTL及部分RD7100型号)。

       RD7100/RD8100水下天线:定位水下电缆,可探测水下100米深的电缆和管道。
