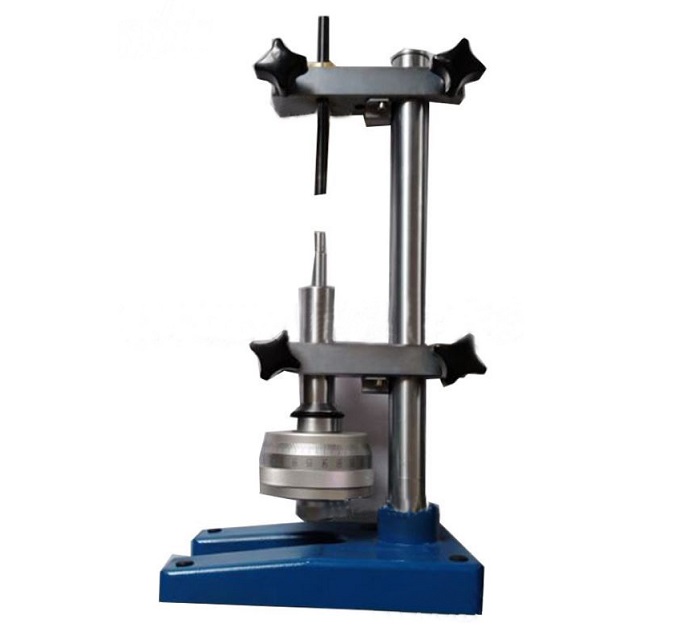

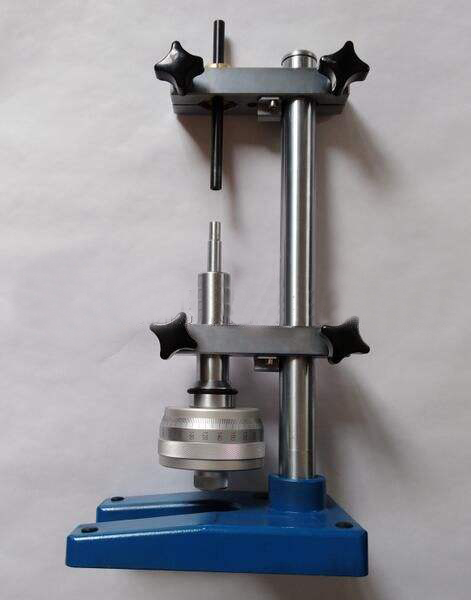

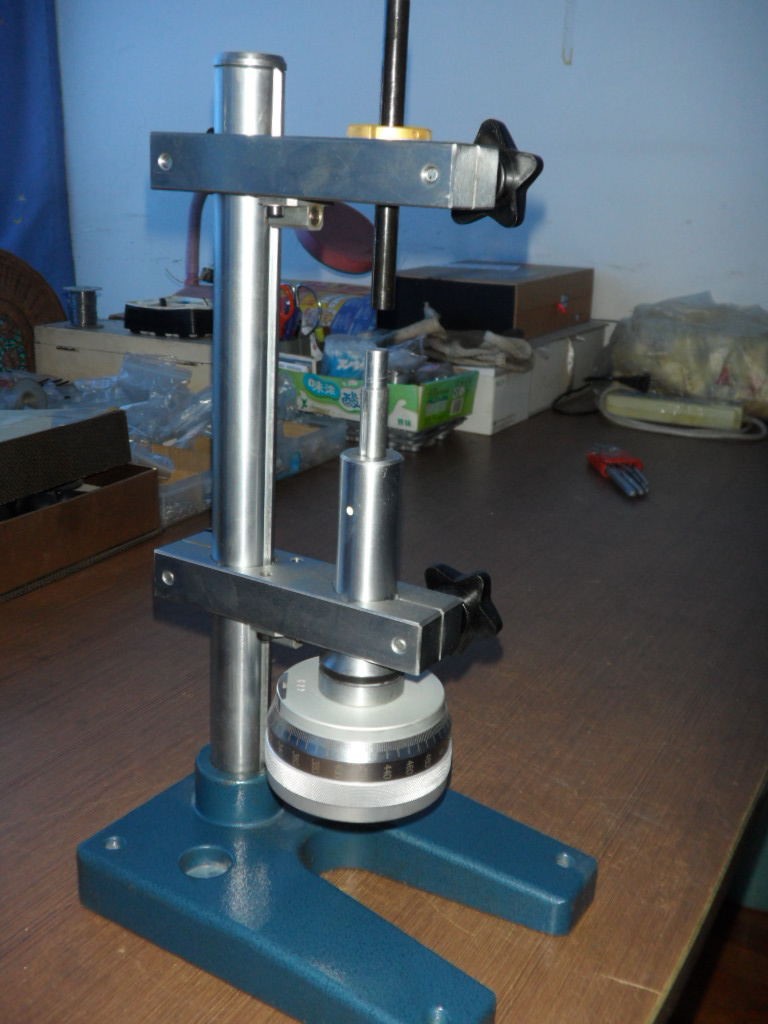

SRGB-2000型引伸计标定仪，是一种纯机械式的高精度位移测微仪器。依据JJG762-2007引伸计检定规程及JJF1096-2002引伸计标定器校准规范的要求，专门用于对各类引伸计的标定，也广泛用于位移传感器的检定及相应百分表、千分表的检定。

结构特点及读数方式

       1、本仪器由精密微分测头及测量支架组成。该标定仪是积木式结构设计。将精密微分测头及支臂以多种方式或位置组合，同时配有加长立柱附件，配有圆柱、板、刀片等多种形式的分离试样，可以方便地进行多种规格型号引伸计的计量标定。用户还可以根据自己的测试特殊需要，配置专用配件进行精密微变形量计量。

       2、精密微分测头由滑动量杆、量杆套筒、读数内筒、读数外筒及高精密螺纹付组成。其最大量程25mm；最小分度（游标分度）0.0002mm；旋转外筒分度0.002mm。

       位移变化读数为：L=（a+0.001b+0.0001c）-(a₀+0.001b₀+0.001c₀)      其中：a－内筒毫米刻线读数；b－外筒刻线读数；c－游标刻线读数；a₀ b₀ c₀　为相应位移变化前读数

各项技术精度指标

1、测量引伸计标距范围Ｌmax           500mm

2、测量支座上支臂安装孔径        φ10；φ28

3、微分测头读数内筒轴向刻度       0.5mm/格

4、微分测头读数内筒游标刻度    0.0002mm/格

5、微分测头读数外筒园周刻度     0.002mm/格

6、高精密微分测头精度指标

      标定仪示值误差：

      量程0.5mm以内≤0.5μm    绝对误差

      量程0.5mm以上≤0.10%     逐点相对误差

参照标准：

       JJF1096-2002《引伸计标定器校准规范》

 ISO9513:1999《金属材料单轴试验用引伸计标定》

      JJG762-2007《引伸计检定规程》

      可进行0.5级引伸计的标定

随本仪器配有测量附件

    1、组合校准杆2件。用于组合多种模拟分离试样。

    2、刀片4件。装置于组合校准杆上：用于COD或JIC夹规检定。

    3、横试片2件。装置于组合校准杆上：用于横向引伸计的检定。

    4、板件2件。装置于组合校准杆上：用于模拟板材试样的检定。

    5、φ10×100杆1件。置于上支臂卡簧孔内用于模拟10mm以上直径试样的检定。

    6、φ10×50杆件1件。置于测微头连接套内用于模拟10mm以上直径试样的检定。

    7、φ10/φ5×100变径杆1件。置于上支臂卡簧孔内用于模拟5mm以下直径试样的检定。

    8、φ10/φ5×50变径杆1件。置于上支臂卡簧孔内用于模拟5mm以下直径试样的检定。

    9、170mm加长立柱1件。用于延长标定仪高度。

    10、联接套1件。置于微分测头滑动量杆φ10端头上，连接分离试样进行检定。

    11、可以测量标距500mm的引伸计

    12、为调试及安装方便，随仪器配有14号呆扳手一把、3号内六角扳手一把、一字头、十字头螺丝刀各一把。
