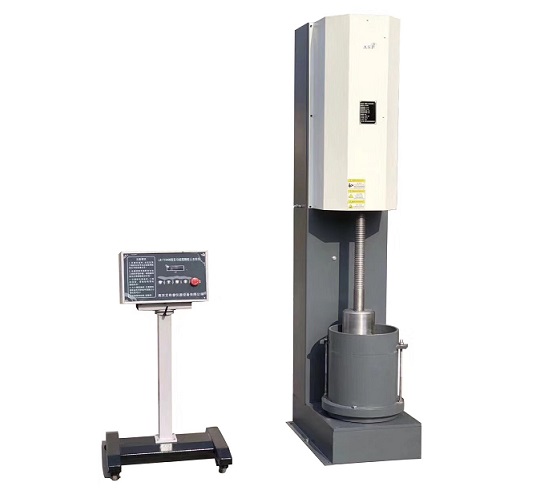

SRSD-300粗粒土大型电动击实仪
SRSD-300粗粒土大型电动击实仪

一、概述

       本仪器是根据中华人民共和国水电部有关规程,设计制造的,既可做重型击实实验,又可做轻型击实实验。完全符合中华人民共和国国家标准GBT50123-2019《土工试验方法标准》和电力行业标准DL/T5365-2006《建筑工程和水利水电工程粗粒土实验规程》。

       本仪器采用新型电子元件做为存储,可做智能的击实实验。具有结构简单、外形美观、使用方便、运行可靠、自动化程度高、抗干扰能力强、是一种先进、实用理想的水电土工实验设备。

二、仪器主要技术参数

1.       击实锤重:35.2kg、15.5kg

2.       击实落高:600mm

3.       锤底直径:150mm

4.       试筒直径:300mm

5.       试筒高度:288mm

6.       击实层数:3

7.       击实次数:88、44

8.       落锤速度:约每分钟18次

9.       电机功率:2.2KW

10.    整机重量约:1000kg

11.    地脚螺栓位置:长×宽(570mm×550mm)

三、仪器组成

       试模采用高强度碳钢制成,为组合式设计,组装时先把两个半圆试模,在击实底盘上对齐装好,然后套好上套环,这时试筒内壁、外壁均为正圆。固定好外壁上的四条紧固螺栓,(注意:一定要固定好,用大力紧固。否则在击实过程中会损坏试模。这时再把试筒、上套环连接好,击实前试模内壁涂好油脂,以方便取试件)

四、仪器的安装

       仪器应安装在远离办公室、居民区的轻体房屋内,用螺栓固定。同时纵横两方向做水平调整。

五、注意事项

      1.因仪器本身存在强震,使用一段时间后,应将仪器内外所有螺丝、螺母及连接处紧固一遍。

      2.在插拔连接缆线时,用手握住插头旋转,而不是用力拉。

      3.每个工作日,要在链条、方扛、舌板及试筒下面的加油孔内加注20号机械油。

      4.使用一段时间后,如发现链条松弛,应及时进行调整,保持链条的合理涨度。

六、装箱单

      1、击实主机一台

      2、电路控制器一台

      3、击实锤二个

      4、组合试模三套

      5、使用说明书一份

      6、出厂合格证一份
