DTT沥青直接拉伸仪

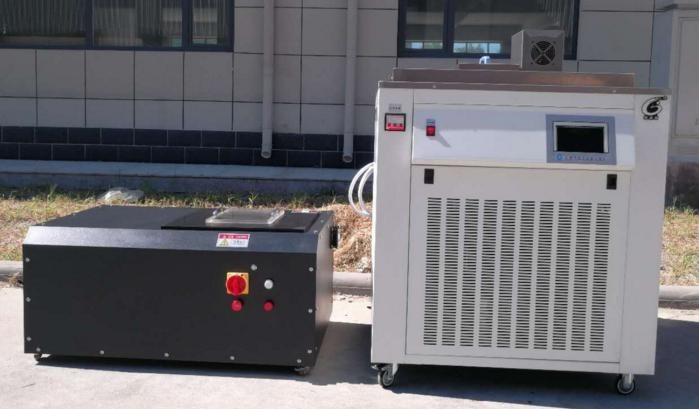

DTT沥青直接拉伸仪

描述:

       测量结果与弯曲梁流变仪(BBR)结合,提供更加完整的沥青胶结料的低温特性。可以预测道路出现低温热断裂损坏的温度。使用高强度加载架和测量头,极低的由机械系统屈服产生的摩擦和误差。测试头由高性能直线电机驱动,具有最高的动态响应和灵敏度,没有齿轮驱动机构所特有的由齿轮间隙引起的后冲。所有关键传感器和荷载测量元件与水浴分离,保证安全稳定的测量环境。线性位移传感器横跨试样安装,提供最精确的应变速率和位置信息。系统的加载力超过1000N,速度范围从0.188 毫米/分到8000毫米/分。直接拉伸系统(DTT)专门用于评价沥青胶结料在低温条件下的劲度和疲劳特性。为提供最精确和可重复的试验结果,在系统设计中融入了以下关键特点。沥青直接拉伸试验仪采用了高刚度加载架和测试头,几乎完全避免了由于系统柔性产生的摩擦和误差。测试头通过一只高性能Exlar作动器来驱动,能够提供最大的动态响应和灵敏度,而齿轮马达驱动系统不会产生间隙或停。

技术参数:

     1、控制方式:应力/应变

     2、最大荷载:+/-1000N

     3、荷载精度:0.1N

     4、位移范围:+/-50mm

     5、位移精度:0.01mm

     6、速度:0.188-8000 毫米/分

     7、精度/速率/力:±0.1%(设置)

     8、+/-0.5%(读数)(满量程的2%)

     9、温度范围:室温到-40°C

   10、温度稳定度:±0.1°C以上

   11、电源:220 VAC,50Hz

   12、尺寸(H*W*L):410*590*960

   13、水浴(L×W):320*260

   14、配套专用试样模具:专用刮刀,8字模专用模具,直接拉伸试验作用模具。

DT主机:

     1、AASHTO 314要求20mm的行程

     2、1mm(4×10E-6英寸)的分辨率和500N荷载

     3、测试速度是1mm/分

     4、拉伸加载驱动: Exlar GSM20-0301 8096

     5、计数编码器:0.1英寸头1.235×10E-5英寸

     6、计数的分辨率(53个计数/秒)

     7、最小10个计数/秒

     8、最小速度: 0.000124英寸/秒,0.0074英寸/分,0.00314毫米/秒,0.188毫米/分

     9、最大速度: 3000转/分

   10、要求无荷载时51V电压,300英寸/分,7500毫米/分,5英寸/秒

   11、最大速度:125 毫米/秒
