一、产品用途

       本产品根据中华人民共和国行业标准JGJ70-90《建筑砂浆基本性能试验方法》 而设计的专用仪器。适用于测定墙面砂浆和砌墙砂浆以贯入阻力表示的凝结速度和凝结时间。是各建筑科研单位、大专院校试验室的专用设备之一。

二、技术参数

1 、检测范围 0～100N

2 、分度值 0.1N

3 、最大行程 50mm

4 、试针截面积  30mm2

5 、试模内径、深度 φ140×75mm

6 、重量：30kg

7 、外形尺寸：450mm*250mm*720mm

三、结构及使用

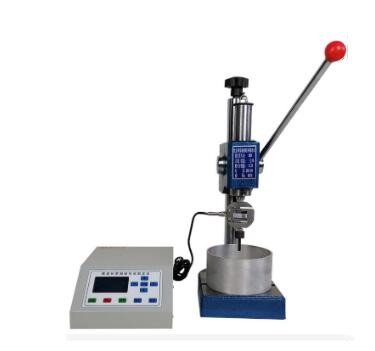

仪器组成：1.主机，2.控制器，3.压杆，4.试模。

1、将仪器安放在水平的平台上。

2、接上电源，打开电源开关，液晶窗即显示力值。请通电10分钟后，使数值自动趋于“0”，不是‘0’可按清零键清零。

3、实验时，先按试验键，然后按手动压杆往下压，试验结束后按停止键，峰值自动保存（仅保持单个数据）；仪器表盘上：功能、上下、左右、确定、取消键为标定键。仪器标定密码9876，按上下键调相应数值。

       其原理由（1）手柄给压力通过试针向下滑动，使试针插入试模内砂浆里，由于砂浆随着时间长短而凝结硬度变化，使试针得到不同的贯入阻力，在压力显示器上读出不同的压力值。

       使用时首先将搅拌均匀的砂浆装入试模内，离上口平面约10 毫米抹平，砂浆表面泌水不清除，将试模放在圆盘上，此时将压力显示器清零（显示器设定见附录）〔然后操作者用手将压杆垂直向下施压力，在10 秒时间内将试针缓慢而均匀地垂直贯入砂装25mnl ，这时压力显示器上所示为第一次测定值，同时将限位螺母（11 ）调到适当位置，放开压杆，试针在弹簧力作用下复位按每半小时重复一次，当阻力值达到0.3MPa 时改为15分钟测定一次，直到阻力值达到0.7MPa 为止。

砂浆贯入阻力计算：

fp=Np/Ap

式中：fp——贯入阻力值（MPa ）;

Np——贯入深度为25mm 时静压力（N ） ;

Ap——贯入试针截面积（30mm2）；

贯入阻力值计算精确至0.01Mpa 〕。

       具体试验方法，请参照国华人民共和国行业标准JGJ70-90，关于建筑砂浆基本性能试验方法第六章，砂浆凝结时间测定仪有关规定执行。

四、维护保养

1、试验结束，须将工作台面板，试针及接触片擦洗干净。

2、将试模内试样取出，擦洗干净并上油防锈，使用前上脱模剂。

3、滑动部分应经常注油润滑，使仪器工作正常。

4、砂浆凝结时间测定仪应安放在室温在20 ℃ 左右安静及无腐蚀无介质的环境中。
