产品说明：

       气囊式容积测定仪用于铁路、公路及市政工程路基压实度、孔隙率检测。密度试验—气囊法已列入《铁路工程土工试验规程》（TB10102-2004），本测试方法可替代灌砂法及灌水法，测试速度快、精度高、操作简便。

一、用途概述

       气囊式容积测定仪是一种测定土的密度的试验仪器，适用于现场测定最大粒径小于20mm的土的   密度。
适用标准：《铁路工程土工试验规程》（TB 10102-2004）。

二、工作原理

       气囊式容积测定仪是根据物理学的波义耳（Boyle）定律设计的；试验时，用一定压力，推动活塞将气缸内的介质（空气）向置于试坑内的气囊中转移，使气囊膨胀紧贴试坑内壁；记录量测装置显示的数据，计算试坑的体积。

三、技术参数

     （1）气缸体积   5200cm3

     （2）活塞行程   280mm

     （3）气囊压力   8KPa

     （4）数显深度尺分辨率  0.01mm

     （5）容积常数 活塞面积×0.1cm3/mm

     （6）检测误差   ≤1%

     （7）检测试坑尺寸 Φ150mm×200mm

     （8）手柄操作力  ≤200N

     （9）整机重量 5.2kg

   （10）外形尺寸  Φ255mm×627mm

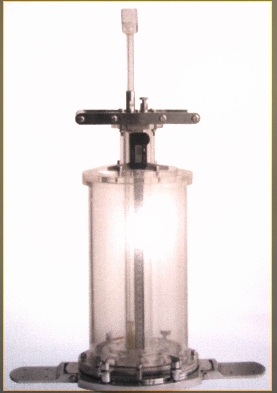

四、仪器构成

       气囊式容积测定仪主要由气囊、气缸、活塞、气压标、数显深度尺、护坑环、踏板组成。
