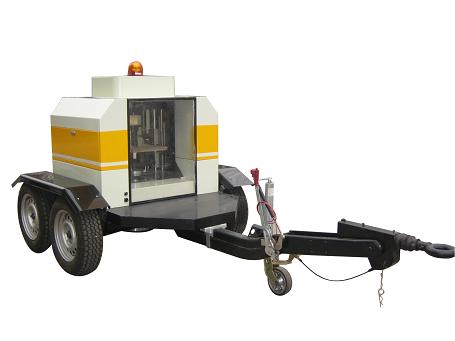

HBL520型全自动落锤式弯沉仪（FWD）简介
HBL520型FWD测量精度高、稳定性好、自动化程度高、操作简单、使用方便,而且HBL520型FWD与贝克曼梁有很好的相关性，可广泛应用于公路管理、施工、养护、监理、教学及科研等单位。
HBL520型FWD具有以下特征
1、舍弃了原有的液压提锤方式。采用“电动缸＋自动抓锤装置”来实现自动提锤，自动落锤。操作简单，易于维护，测量速度快，一分钟左右即可完成一点三次测量。
2、控制系统以可编程逻辑控制器（PLC）为核心，配合霍尔传感器、行程开关和继电器来实现整个系统的全自动控制，系统稳定可靠，安全性能高。
3、测量系统采用高精度USB总线的数据采集卡，最高采用频率可达200KHz。测量精度高、重复性好。
4、弯沉传感器及其信号处理是整个测量系统中最重要的部分。HBL520型FWD在原有地震传感器基础上，增加了一套独特的低频校正电路，使其输出特性的固有频率降为原地震传感器的1/20～1/40。通过这种方法传感器频率特性的线性范围最低可达0.5Hz或更低。
5、拖车采用进口原装底盘，稳定可靠，减震性能好,最大行走时速达到120km/h。配备左右尾灯（包括转弯灯、行驶灯、停止灯）、闪光警灯和警示标志牌等，操作安全性高。
6、系统采用全自动智能控制，可在牵引车上进行全部操作，从而大大减轻了测试人员的劳动强度。
7、软件采用图形化用户界面，形象直观，操作简单，功能强大，可实现弯沉仪、贝克曼梁测量数据的线性拟合和指数拟合。
8、电源电池采用高性能UPS蓄电池，可配带高效充电机和发电机。连续使用时间可在48小时以上。
主要技术指标
|
拖 车
|
长×宽×高(m)
|
4（含挂钩）×1.6×1.5
|
|
重量
|
500Kg
|
|
轮轴数
|
2
|
|
最大行走速度
|
120km/h
|
|
荷载特性
|
荷载范围
|
10-60kN(可扩展到100kN)
|
|
荷载脉冲
|
20-30ms
|
|
荷载脉冲形状
|
半正弦波
|
|
荷载传感器
|
荷载传感器线性
|
0.02%
|
|
荷载传感器分辨率
|
0.1kN
|
|
承载板直径
|
300mm
|
|
弯沉传感器
|
传感器类型
|
地震检波传感器
|
|
传感器个数
|
1个
|
|
传感器精度
|
<±2%
|
|
传感器分辨率
|
1um
|
|
传感器量程
|
±2.5mm
|
|
温度传感器
|
传感器类型
|
Pt100
|
|
个数
|
1个
|
|
精度
|
<1%
|
|
分辨率
|
0.1℃
|
|
电源电池
|
类型
|
UPS蓄电池
|
|
电压
|
24V
|
|
容量
|
100Ah
|
|
数据采集系统
|
A/D转换分辨率
|
16Bit
|
|
最大采样频率
|
200KHz
|
|
通道数
|
32路单端/16路双端模拟信号输入
|
|
软件
|
功能
|
|
|
环境条件
|
测试时的温度范围
|
0℃~45℃
|
|
运输时的温度范围
|
-25℃~60℃
|
|
|
