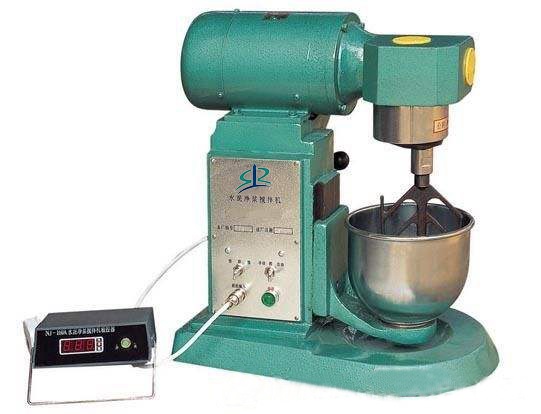

NJ-160型水泥净浆搅拌机
NJ-160型水泥净浆搅拌机

用途和适用范围

       本机是贯彻JC/T729-2005所规定的专用设备之一,是代替GB3350.8-1989、JC/T729-1989(1996)主要技术参数制造的新型双转双速净浆搅拌机。将按标准规定的水泥和水混合后搅拌成均匀的试验用净浆,供测定水泥标准稠度用水量,凝结时间及制作安定性试块之用,是水泥生产厂、建筑施工单位、有关大专院校和科研单位试验室不可缺少的设备。



主要规格及技术参数

1、 搅拌叶片转数及时间:

搅拌速度

公转r/min

自转r/min

一次自动控制程序时间s

62±5

140±5

       120±3





         15

125±10

285±10

       120±3



2、 搅拌叶片宽度:111±0.15mm

3、 搅拌叶片与叶片轴联接螺纹:M16×1

4、 搅拌锅内径X深度:160±1X139±2mm

5、 搅拌锅壁厚:1mm

6、 搅拌叶片与搅拌锅之间工作间隙:2±1mm

7、 外形尺寸:472X280X458mm

8、 净重:60kg



工作原理

       双速电动机轴由联接法兰与减速箱内蜗杆轴联接,经蜗轮付减速使蜗轮轴带动行星定位套同步旋转。固定在行星定位套上偏心位置的叶片轴带动叶片公转。固定在叶片轴上端的行星齿轮围绕固定的内齿圈完成自转运动,由双速电机经过间继电器控制自动完成一次慢转一停一快转的规定工作程序。
