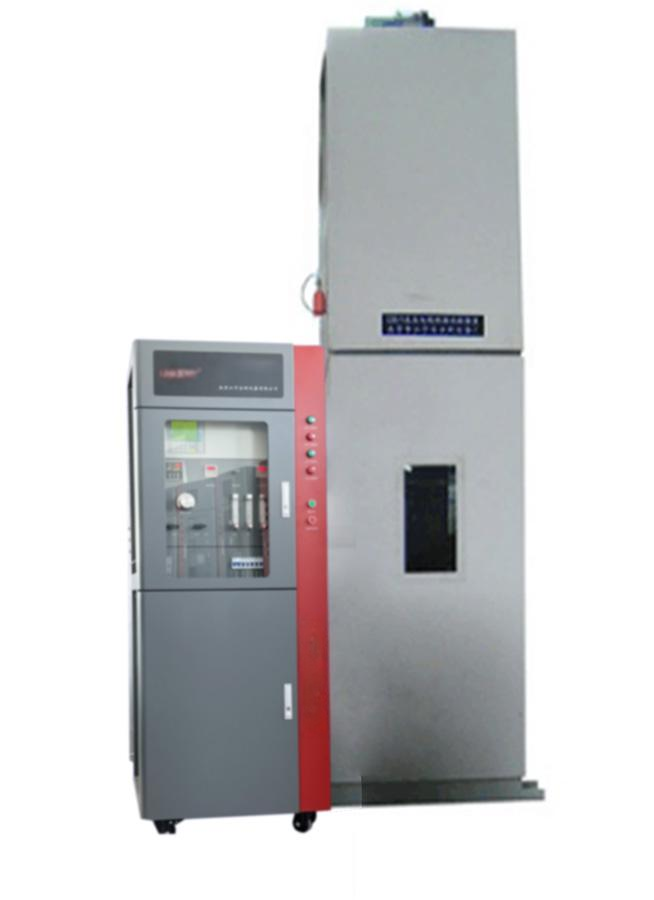

1 概述
满足 GB/T18380.31-2022《电缆和光缆在火焰条件下的燃烧试验 第 31 部分：垂直安装的成束电线电缆火焰垂直蔓延试验 试验装置》、GB/T 31247-2014、GB/T 31248-2014、IEC60332-3-10：2009 Tests on electric and optical fibre cables under fire conditions– Part 3-10: Test for vertical flame spread of vertically-mounted bunched wires orcables – Apparatus 和 GB/T 31248-2014《电缆或光缆在受火条件下火焰蔓延、热释放和产烟特性的试验方法》（等同采用EN50399:2011）标准的要求，试验装置符合 JB/T4278.15-2011《橡皮塑料电线电缆试验仪器设备检定方法 第 15 部分：成束燃烧试验装置》的要求。
1 燃烧试验炉:
燃烧试验炉尺寸为宽（1.0±0.1）m×深（2.0±0.1）m×高(4.0±0.1)m，箱底高出地面，箱体为 1.5mm 的不锈钢板，外侧包覆 65mm 厚的矿物纤维。
2 气体分析控制系统:气体分析控制系统由氧气分析仪、二氧化碳分析仪、冷凝系统、气体过滤系统、抽气泵等主要部件组成。
氧气分析仪选用进口仪表
（1）测量范围：0-25%
（2）重复性：＜0.1% 零点漂移：≤0.1%/月 量程漂移: ≤0.1%/月
（3）线性偏差: ＜0.1%
（4）响应时间:T90≤2 秒
二氧化碳分析仪选用德国仪表：SMARTGAS 公司 SMFCDM 红外 CO2 分析仪
（1）分析方法：红外吸收 测量组份：CO2
（2）测量范围：0-2/10%
（3）重复性：＜±1% 零点漂移：≤2%/周 量程漂移: ≤2%/周
（4）线性偏差: ＜±1%
（5）响应时间:T90≤2 秒
3 燃烧钢梯:梯宽为 500mm±5mm，并配有密度为 870kg/m³，厚度为 11mm，宽度为 415mm，长度为 3500mm 的硅酸钙板 2 套，以用于特殊试样的安装。
4 空气供给系统:空气通过安装于进气口下的空气管道直接引入到燃烧室，空气箱的深度为150mm，空气由风机通过矩形直管道吹入空气箱中，空气管道内安装有一风速仪，以保证其空气流量为 8000L/min±400 L/min。
5 烟罩及集烟室系统:吸烟罩底面尺寸为长 1.5m×宽 1m，在进烟口处有一挡板，使吸烟罩里的空气和烟气充分混合。
6 排烟管道系统: 管道内径为 315mm，外径为 400mm，中间为矿物纤维的填充物，管道其内装有导流片，以使烟气充分混合。管道上包含一段综合测量区域，区域内包含有温度传感器、烟气测量系统、风速测量、取样装置等。
7 排烟风机及除尘装置：除尘装置包括水雾除尘部分和huo性炭除尘部分，以保证经过处理的烟气能达到排放要求，其后安装有一大功率风机，以保证系统的排烟能力能达到 1m³/s。
8 电缆吊机装置：电缆钢梯机械地升装置，起重量为 600KG，用于将样品及钢梯升起或落下。
9 燃烧喷灯 2 套：丙烷燃烧喷灯由不锈钢材质制成，其后包含有文丘里混合器。
10 引燃源：引燃源包含两只高精度的质量流量控制器、气路控制部分。（型号：质量流量计：D07-9EMFC流量积算仪：D08-8C）两只高精度的质量流量控制器可分别精确的控制丙烷和空气的流量。
11 空气源：提供大功率空压机一台，保证燃烧过程中所需要的空气流量，并配有油水分离器及大流量气体稳压阀一只。
12 自动点火系统：采用高压自动点火，并配有美国霍尼韦尔公司生产的检火探头，能精确观察燃烧火焰，系统具有火焰检测指示、熄火保护、故障报警提示等多种功能，具有高效、节能、安全等特点。
13 双向探头：外形为长 32mm、外径 16mm 的圆柱体，由不锈钢材料制成，气室分为两个相同的腔室，通过压力传感器测量两个室的差压。
14 压力传感器：量程为 0 Pa-250 Pa，测量精度为±5 Pa。
15 K 型铠装热电偶 4 支 内丝径为 1.5mm，符合 GB/T 16839.1-1997 标准规定，用于测量烟道内气体温度及环境温度。
16 取样探头: 外形为外径 10mm 的圆柱形，通过取样管与氧气、二氧化碳气体分析仪相连接。
17 烟气测量系统：采用白光系统测量技术进行烟密度的测量，符合 GB/T 31248-2014 中 4.7条标准规定。
18 温度测定铜块：符合 JB/T4278.15-2011 中 4.6 测定铜块的要求（200±0.5）g、112.4mm×10.0mm×20.0mm（长×宽×高），可长时间运行在 1050℃以上
19 电脑：联想品牌电脑、惠普喷墨打印机。计算机控制，满足标准对相关数据的采集、记录、处理的要求。试验结束，自动打印试验报告。采用 JUE FENG 软件。
设备功能及技术指标：
1、 燃烧室：宽（1.0±0.1）m×深（2.0±0.1）m×高(4.0±0.1)m。
2、 吸烟罩底面尺寸为长 1.5m×宽 1m。
3、 排烟管道与吸烟罩相连，管道的内径 D=315mm，管道内气体流速zui大时可达到 1.5m 3/s。
4、 燃料：商用丙烷气体，纯度≥95%。
5、 氧分析仪 选用进口顺磁 O2分析仪表
1 分析方法：顺磁型；测量组份：O2；测量范围：0-25%
2 重复性：＜1% 零点漂移：≤0.5%/月 量程漂移: ≤0.5%/月
3 30min 周期内，噪声和漂移不超过 0.01%
4 线性偏差: ＜1%
5 响应时间：T90≤3 秒
6 485 通讯、模拟输出:4～20mA 环境温度：5℃～＋45℃
7 供电：220VAC±10%，50～60Hz
6、 二氧化碳分析仪 选用德国 CO2分析仪表
1 分析方法：红外吸收 测量组份：CO2
2 测量范围：0-10%
3 重复性：＜1% 零点漂移：≤1%/月 量程漂移: ≤1%/月
4 线性偏差: ＜1%
5 响应时间：T90≤2 秒
6 485 通讯、模拟输出：4～20mA 环境温度：5℃～＋45℃
7供电：220VAC±10%,50～60Hz
7、 双向探头为长 32mm、外径 16mm 的圆柱体，由不锈钢材料制成。
8、 压力传感器的量程为 0 Pa-200 Pa，测量精度在±5 Pa。
9、 K 型铠装热电偶内丝径为 1.5mm，符合 GB/T 16839.1-1997 标准规定。
10、 取样探头为外径 10mm 的圆柱形，通过取样管与气体分析仪相连。
11、 烟气测量系统符合 GB/T 31248 中 4.7 条规定。
12、 计算机控制，计算机操作，满足标准对相关数据的采集、记录、处理的要求。试验结束，
自动打印试验报告。采用 JUE FENG 软件。
|
