1概述：

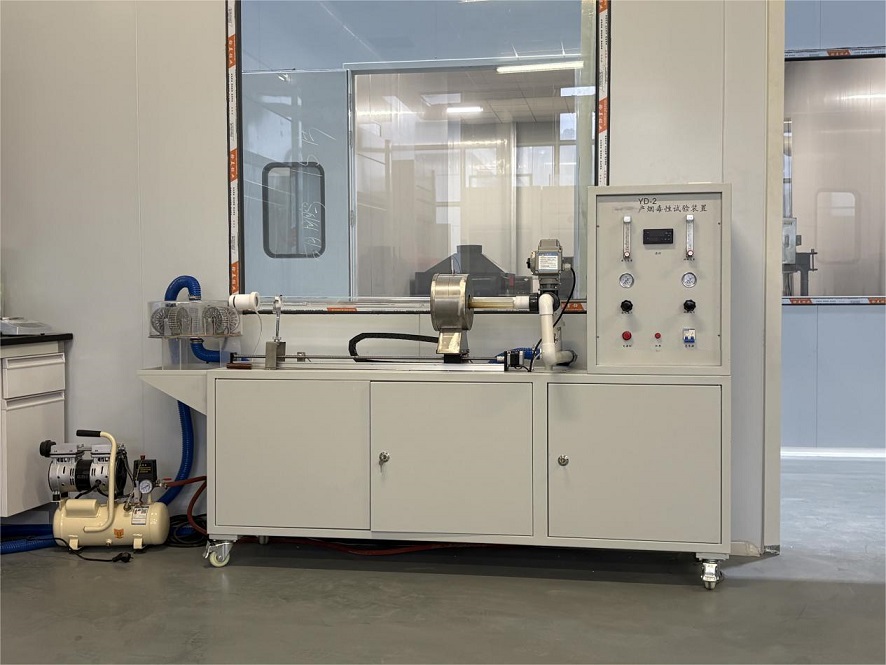

       YD-2型产烟毒性试验装置是一种测试材料燃烧产生烟气的毒性等级的试验设备。 采用均速载气流，稳定供热的环形炉对质量均匀的试样,进行均速移动扫描加热，在充分产烟的情况下进行动物染毒试验，从而判定材料产烟毒性危险所属的级别。

       该设备符合GB/T20285《材料产烟毒性危险分级》国家标准。

• 环形炉：由炉壳、炉体、炉管、电加热丝组成。炉壳采用耐腐蚀不锈钢板焊接而成。炉管为全纤维型节能材料制作，炉管内径为￠47±1mm,长度为95mm-110mm。电加热丝采用瑞典康泰尔公司生产的电加热丝，使用寿命长，是国产同类产品的8倍。加热功率满足GB/T20285第7.2要求。
• 石英管及石英舟：由石英玻璃制成，石英管公称通径为（36±1）mm，管壁厚（2±0.5）mm,长度1000 mm-1300 mm。石英管支撑架可横向、纵向调整。
• 烟气采集配给组件：由三通旋塞、稀释气输入管和配气弯管组成，所有烟气流动管公称通径（36±1）mm，管壁厚(2±0.5)mm。
• 小鼠转笼：用铝板、模具冲压制成，转笼质量（60±10）g.
• 染毒箱：用无色透明有机玻璃制成，一次可容纳10只小鼠同时进行染毒试验。
• 温度控制系统：由控温热电偶，冷端温度补偿和温度控制器、数显仪表等组成，对环形炉的温度控制满足GB/T20285第7章的要求。
• 炉位移控制系统：环形炉传动机构采用步进电机驱动噪声小，精度高。位移速率在（10±0.1）mm/min,可移动距离大于600 mm。也可在（5-50）mm/min范围内自已选择速度。尤其在试验结束后环形炉复位，选择快速会节约     很多时间。
• 载气和稀释气供给系统：由空气压缩机、调节阀、流量计和连接管路组成。
• 小鼠运动记录系统：小鼠运动记录采用霍尔传感器通过计算机检测小鼠笼转动情况，能检测到1/2周。进入小鼠运动图谱动态观测，10路鼠笼信号就在图中同时显示出来。试验结束由计算机打印图表和试验报告。

       石英管和各接头处的密封：在加工时各端口进行配对研磨，接口处密封良好。试验产生的废气通过塑胶软管，可直接排放到通风管内，工作现场无任何烟气泄出，不需要加装任何烟罩。

       计算机软件（采用JUE FENG软件）

      软件共分10大模块：管理员登陆、实验参数、温度显示、小鼠观测、数据库、试验结果、用户管理、用户手册、关于我们、退出。设备由计算机操作及控制，自动化程度高。电脑一台。

2．基本参数

2.1工作环境:20℃-40℃。

2.2电压:220V±10%、50HZ，功率：2KW。

2.3环形炉加热温度：（300～1000）℃。

2.4环形炉加热精度：静止时±1℃，运动时±2.5℃。

2.5移动速度: (10～50)mm/min。

2.6移动距离：≥600 mm。

2.7石英管：公称通径（36±1）mm，长度（1000+300）mm。

2.8小鼠转笼质量: （60±10）g。

2.9载气流量 ：0-10L/min。

2.10 稀释气流量：按标准选择。

3试验原理

       采用均速载气流，稳定供热的环形炉对质量均匀的条形试样进行均速移动扫描加热，可以实现材料的稳定热分解和燃烧，获得组成物浓度稳定的烟气流。

       同一材料在相同产烟浓度下，以充分产烟而无火焰情况下的烟气进行动物染毒试验，按动物达到试验终点所需的产烟浓度作为判定材料产烟毒性危险级别的依据，所需产烟浓度越低的材料产烟毒性危险越高，所需产烟浓度越高的材料产烟毒性危险越低。

       按级别规定的材料产烟浓度进行试验，可以判定材料产烟毒性危险所属的别级。

3.1．级别的划分

       材料产烟毒性危险分为3级：安全级（AQ级）、准安全级（ZA级）和危险级（WX级）；其中AQ级又分为AQ₁级，AQ₂级，ZA级又分为ZA₁级，ZA₂和ZA₃级。

       不同级别材料的产烟浓度指标见表1。

             表1材料产烟毒性危险分级

3.2．级别判定的试验终点

       以材料达到充分产烟率的烟气对一组试验小鼠按表一规定的浓度进行30min 试验，根据试验结果作如下判定，若一组试验小鼠在30min染毒期间内（包括染毒后1h内）无死亡，则判定该材料在次级别下麻醉性合格；若一组试验小鼠在30min染毒后不死亡及体重无下降或体重虽有下降，但3天内平均体重恢复或超过试验时的平均体重，则判定材料在次级别下刺激性合格；以麻醉和刺激性皆合格的zui高浓度级别定位该材料产烟毒性危险级别。
